¿Cómo seleccionar un transformador de tipo seco en función del escenario de aplicación?

La selección de Transformadores de tipo seco En función de los escenarios de aplicación, la evaluación se centra en sus características de seguridad "libres de aceite e ignífugas", teniendo en cuenta también de forma exhaustiva factores como los métodos de disipación de calor, los niveles de protección y los materiales aislantes.

Dimensiones de selección del núcleo

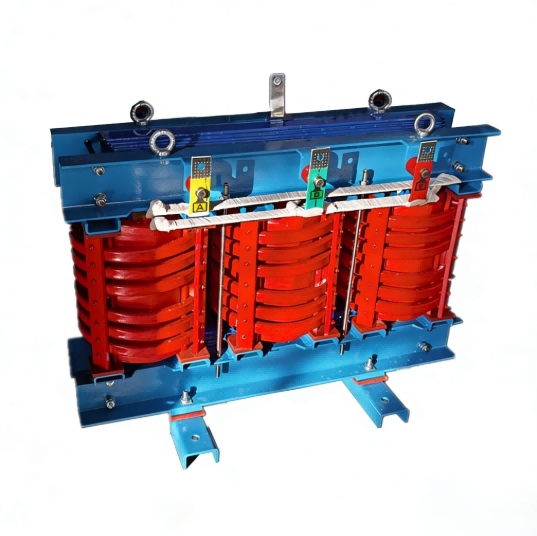

1. Tipos de aislamiento:Tipo de bobinado en resina epoxi: Los devanados están completamente encapsulados en resina epoxi, lo que proporciona una excelente resistencia a la humedad, el polvo y la corrosión. No requiere mantenimiento, genera poco ruido y es la opción más común.

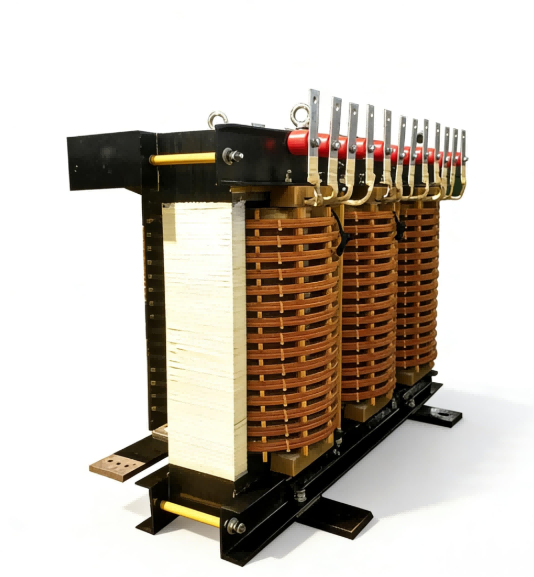

Tipo sin encapsular/bobinado: Los bobinados están impregnados con barniz aislante, lo que proporciona una mejor disipación del calor y una capacidad de sobrecarga ligeramente superior. Sin embargo, su resistencia a la humedad y al polvo es menor, por lo que se suele utilizar en entornos industriales específicos.

2. Grado de protección (código IP):

IP20: Protección estándar, evita el contacto de los dedos con partes con tensión, adecuada para salas eléctricas limpias, secas y dedicadas exclusivamente a este fin.

IP23: Protege contra gotas de agua en un ángulo vertical de 60°, adecuado para edificios industriales en general, entornos semiabiertos, etc.

3. Métodos de enfriamiento:

Refrigeración por aire natural (AN): Se basa en la convección del aire y es adecuada para aplicaciones con menor capacidad o cargas más bajas.

Refrigeración por aire forzado (AF): Utiliza un ventilador, lo que aumenta la capacidad de sobrecarga a corto plazo del transformador entre un 40 % y un 50 %, siendo adecuada para aplicaciones con grandes fluctuaciones de carga y requisitos de sobrecarga periódicos.

Resumen de los pasos de selección:

1. Determinar la seguridad y la ubicación: Confirme si se requieren sistemas de secado (por ejemplo, en interiores o en zonas densamente pobladas). Este es un requisito previo.
2. Tipo de aislamiento: Para la mayoría de los casos (edificios, instalaciones públicas), se prefiere el moldeo con resina epoxi (SCB); el moldeo sin encapsular (SGB) solo se puede considerar en talleres industriales con requisitos de disipación de calor extremadamente altos y entornos limpios.

3. Grado de protección: IP20 para salas de distribución eléctrica en ambientes limpios; IP23 para fábricas con humedad o polvo leves; IP54 y superiores para exteriores o entornos extremos.

4. Método de enfriamiento: Seleccione refrigeración natural (RN) cuando la carga sea estable; si la carga fluctúa o requiere una sobrecarga a corto plazo, se debe instalar refrigeración por aire forzado (RF).

5. Requisitos específicos: Ya sea que se requiera un cambiador de tomas bajo carga, bajo nivel de ruido, alta clase de aislamiento (clase H) o función a prueba de explosiones.
