¿Cómo seleccionar un núcleo axial en función de los escenarios de aplicación?

Escenario 1: Motor principal de un vehículo de nueva energía

Para unidades de accionamiento principal de alto rendimiento (800 V) en vehículos de pasajeros de nueva energía, se recomiendan laminaciones de acero al silicio no orientado de 0,2 mm, ya sean de tipo horquilla o segmentadas. Este tipo de núcleo axial Ofrece ventajas como un alto par de saturación, bajas pérdidas por fricción (debido a las finas laminaciones), compatibilidad con la refrigeración por aceite y rentabilidad para la producción en masa.

Escenario 2: Articulaciones de robots humanoides

Para las articulaciones de cuerpo completo de alto rendimiento de los robots humanoides, núcleos axiales Se recomiendan las fabricadas en acero al silicio ultrafino.

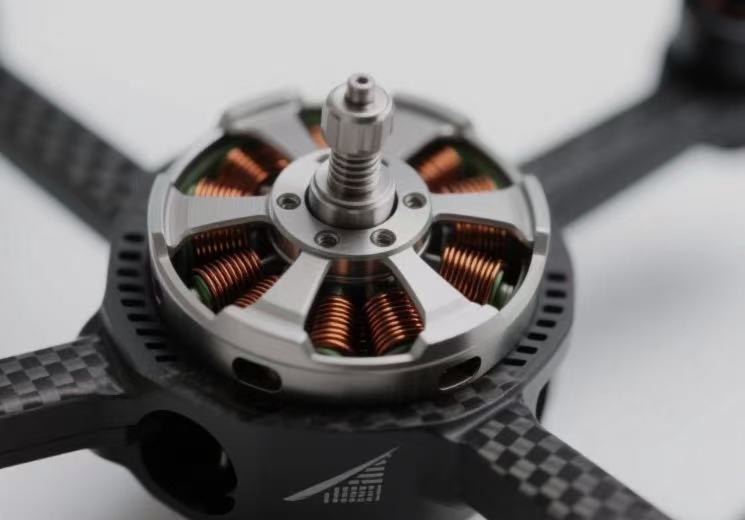

Escenario 3: Aeronaves eVTOL/de baja altitud

Características operativas: Frecuencia fundamental de 500–1500 Hz, densidad de potencia >8 kW/kg, extrema sensibilidad al peso, bajo volumen de producción (cientos a miles de unidades) y alta tolerancia al costo. Por lo tanto, un núcleo axial hecho de 0,1 mm acero al silicio delgado Se recomienda su uso, ya que ofrece una relación empuje-peso favorable y el mercado del acero al silicio ultrafino está relativamente maduro.

Escenario 4: Servomotor industrial / Husillo de alta velocidad

Para aplicaciones de servomotores de uso general (velocidad media), se recomiendan núcleos axiales fabricados con laminaciones de acero al silicio de 0,2 a 0,35 mm, ya que esta tecnología está consolidada y ofrece una relación coste-rendimiento favorable. Para aplicaciones de husillo de alta velocidad (>20 000 rpm), se recomienda el uso de núcleos axiales amorfos/nanocristalinos, dado que el control de las pérdidas por fricción es fundamental en estos casos. Para aplicaciones que implican arranques y paradas frecuentes del servomotor, se recomienda un núcleo axial de acero al silicio de 0,2 mm de espesor debido a sus ventajas de baja inercia y bajas pérdidas por fricción.

Escenario 5: Electrodomésticos / Compresores de aire acondicionado

Características operativas: frecuencia fundamental de 50 a 200 Hz, baja densidad de par, volumen de producción extremadamente alto (de 100 000 a más de un millón de unidades) y extrema sensibilidad al coste. Por lo tanto, un núcleo axial de hierro fabricado con acero al silicio no orientado de 0,35 mm —caracterizado por su baja frecuencia, alto volumen y rentabilidad—, ya ​​sea en forma bobinada o estampada, resulta suficiente. Sin embargo, los motores de alta velocidad presentes en algunas aspiradoras y secadores de pelo de gama alta también pueden utilizar núcleos axiales fabricados con finas láminas de acero al silicio (0,2 mm), lo que ofrece ciertas ventajas durante el funcionamiento a alta frecuencia.
