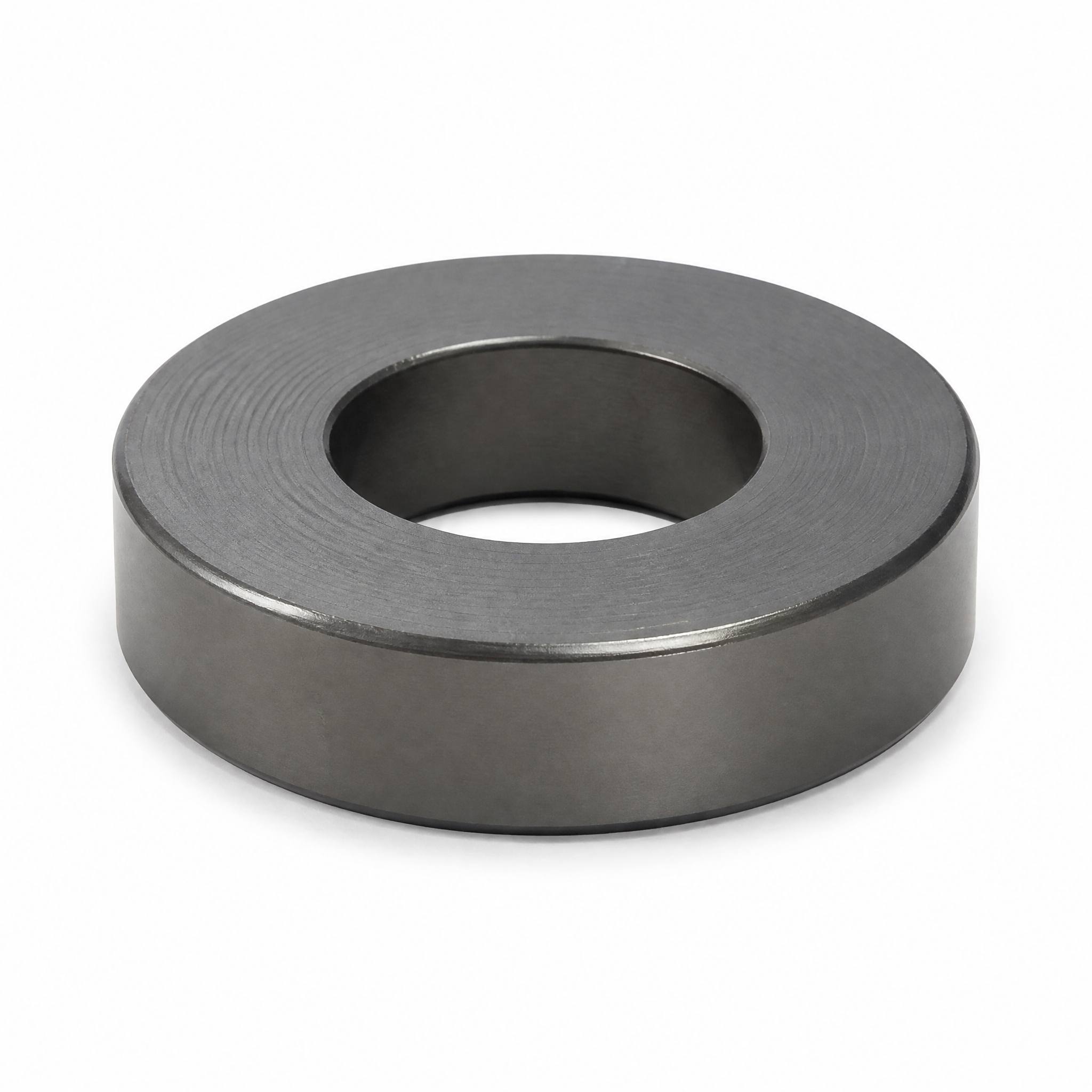

Shunge Steel fabrica núcleos de transformadores toroidales a medida en Foshan, Guangdong, China: núcleos anulares bobinados de acero eléctrico de grano orientado, producidos según las dimensiones y los requisitos de tratamiento que exija su diseño.

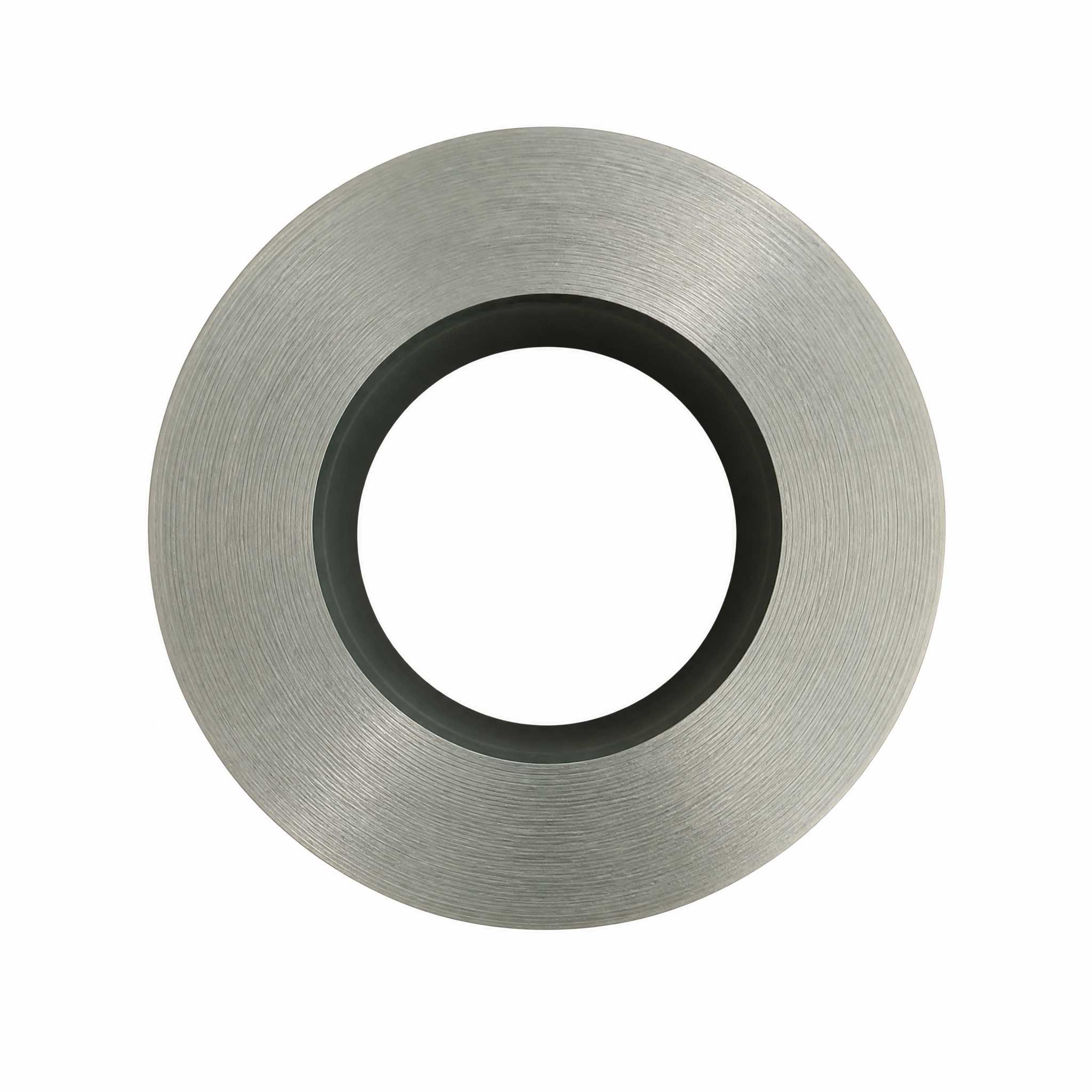

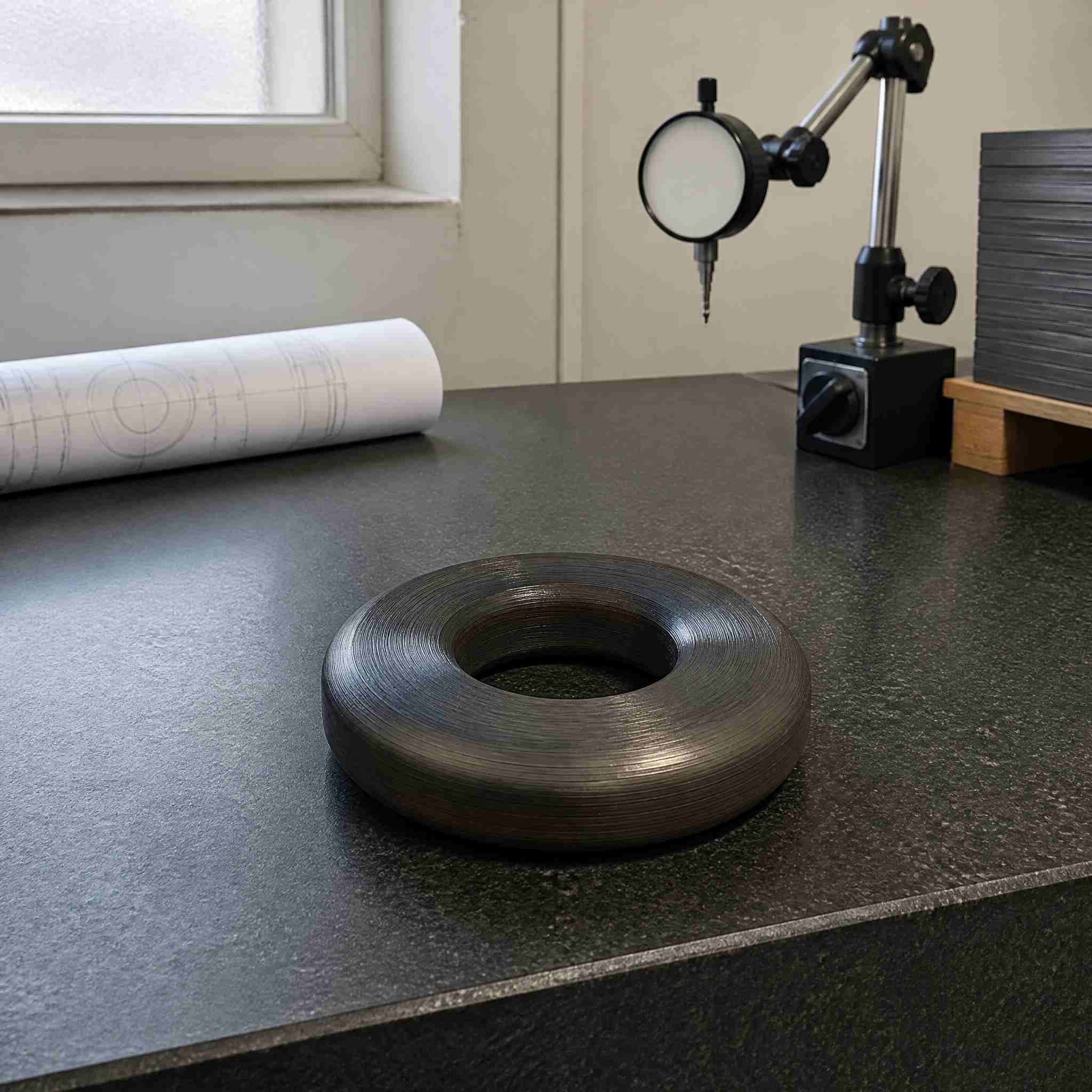

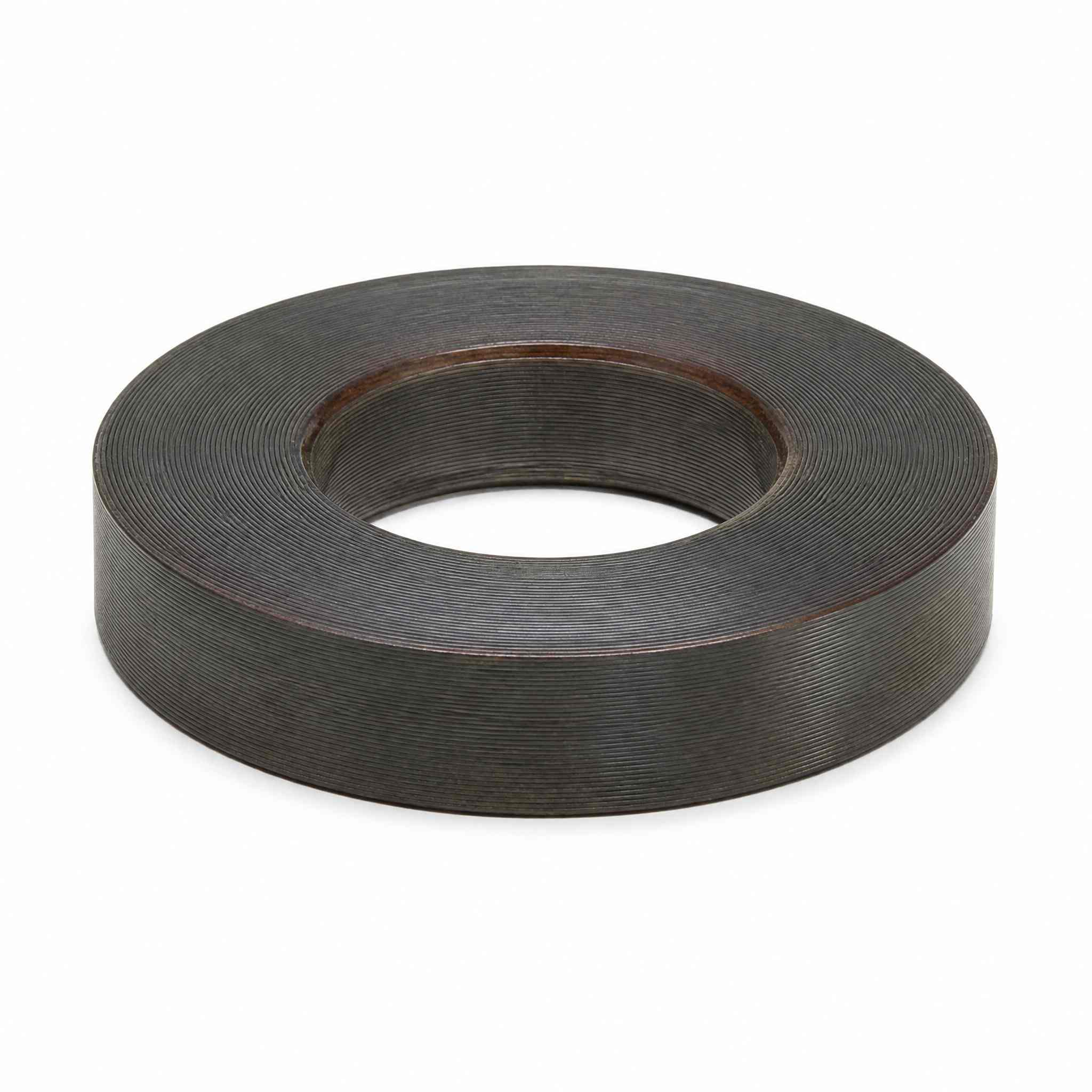

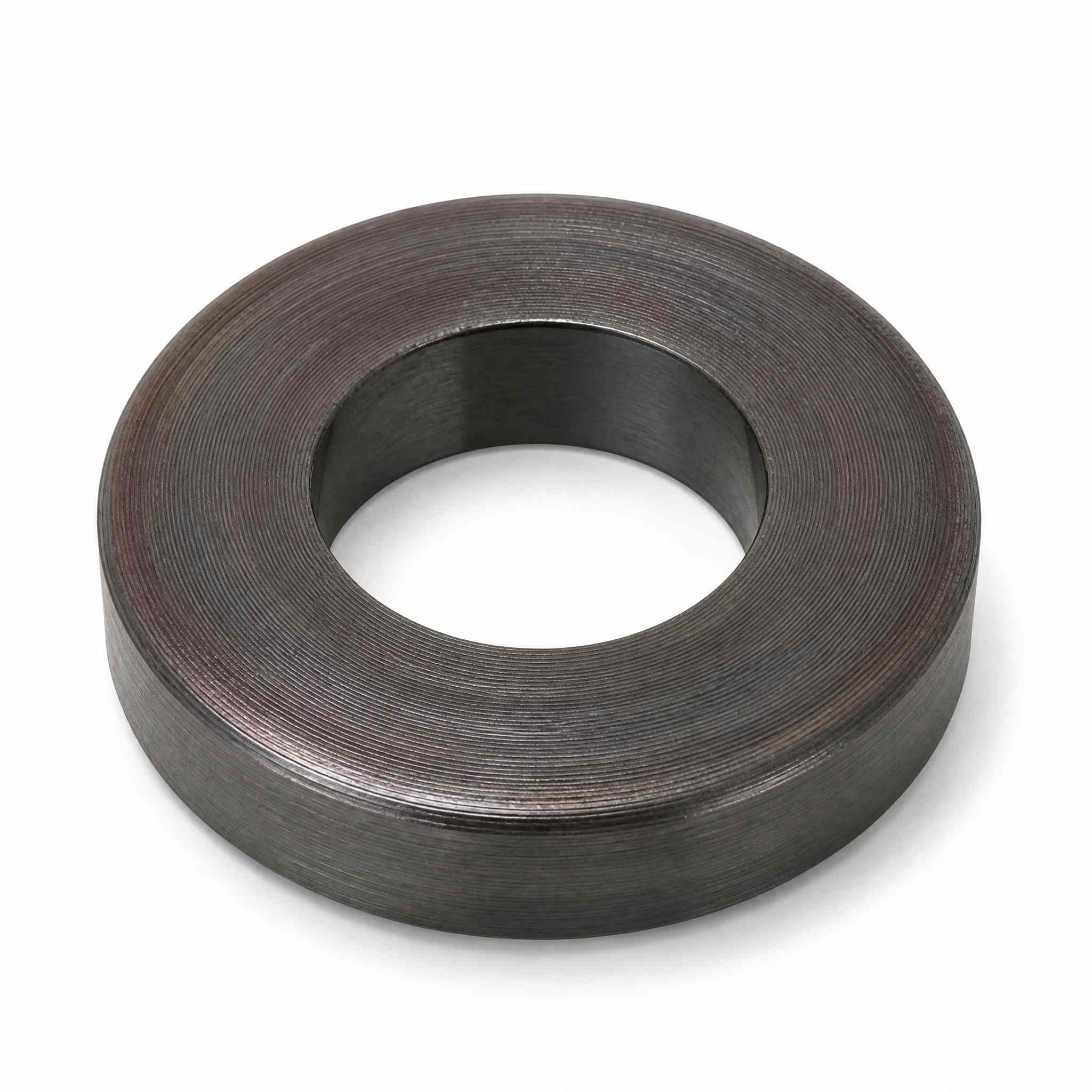

Un núcleo toroidal se fabrica enrollando una tira continua de acero eléctrico alrededor de un anillo conformador hasta alcanzar la forma deseada. Dado que la tira se enrolla en lugar de apilarse, el camino magnético no presenta uniones en la dirección del flujo, y el núcleo no requiere entrehierro en una aplicación de transformador convencional. Por ello, los transformadores toroidales de la misma potencia suelen ser más compactos y mecánicamente más silenciosos que los de núcleo laminado.
Cada núcleo se fabrica según las especificaciones del cliente. Usted nos envía las dimensiones del núcleo, el tipo de material, el espesor de la tira, el aislamiento y los requisitos de tratamiento. Nosotros revisamos las especificaciones, confirmamos la viabilidad y le enviamos un presupuesto.
Origen del producto :
CHINAPuerto de embarque :
NANSHA/SHEKOUPago :
TTUn núcleo toroidal se define por cuatro dimensiones: diámetro exterior, diámetro interior, altura del núcleo y espesor. El ancho de la tira determina directamente la altura del núcleo, y el número de capas enrolladas determina el espesor y el área de la sección transversal resultante.

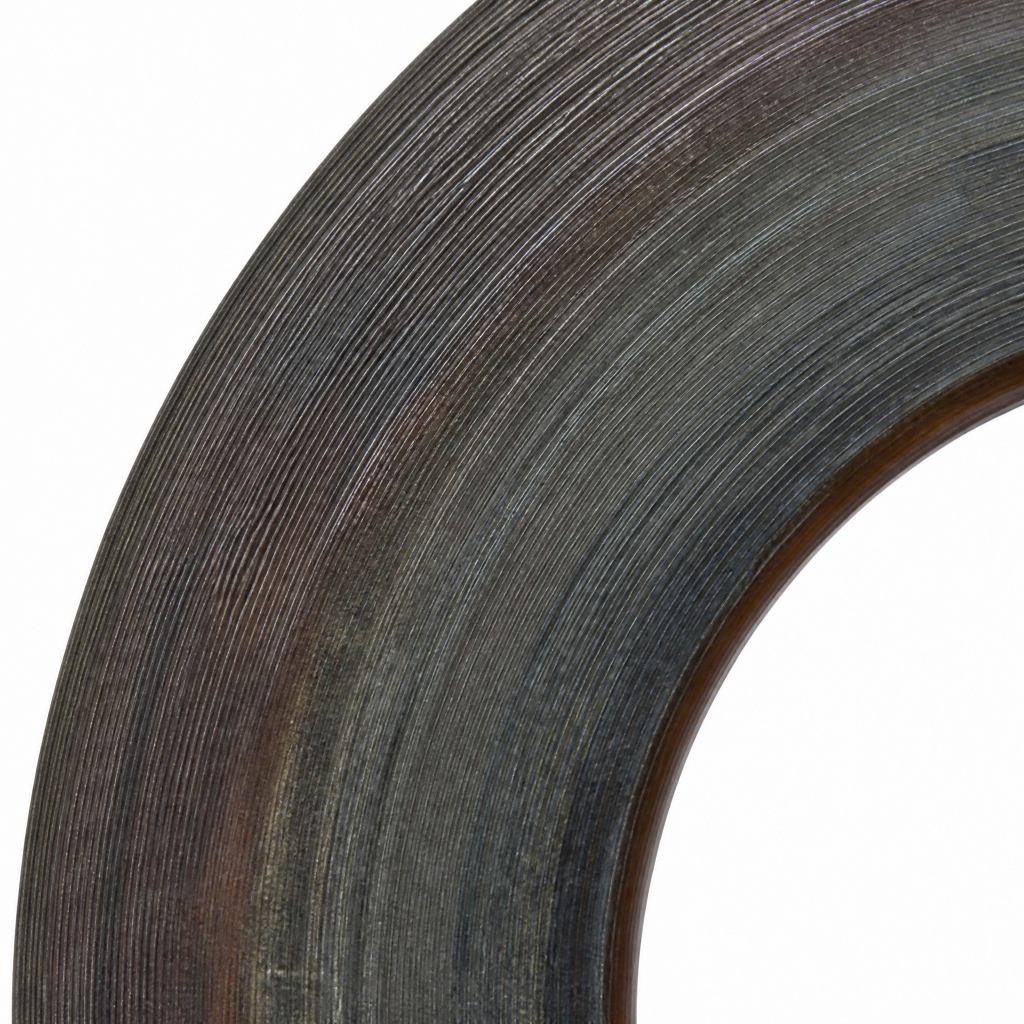

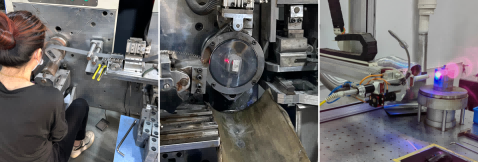

La tensión del bobinado y la alineación de las capas son más importantes aquí que en la mayoría de los tipos de núcleos. Una tensión desigual produce un núcleo ovalado, una construcción irregular y concentraciones de tensión localizadas que reducen la permeabilidad efectiva en la pieza terminada.
El bobinado dobla la tira, y la tensión de flexión permanece en el núcleo terminado. En el acero eléctrico de grano orientado, esta tensión degrada las propiedades magnéticas por las que se seleccionó el material, y dicha degradación es cuantificable.
El recocido de alivio de tensiones posterior al bobinado elimina dichas tensiones y restaura el rendimiento magnético del núcleo. En el caso de los núcleos de transformadores y transformadores de corriente, este paso no es opcional en la práctica; es lo que distingue un núcleo que cumple con las especificaciones de rendimiento de uno que no.
Los núcleos se suministran normalmente como anillos sin cortar. Si el proceso de bobinado del cliente lo requiere, los núcleos pueden suministrarse cortados o con una abertura controlada, de modo que puedan abrirse y cerrarse alrededor de una bobina prebobinada.

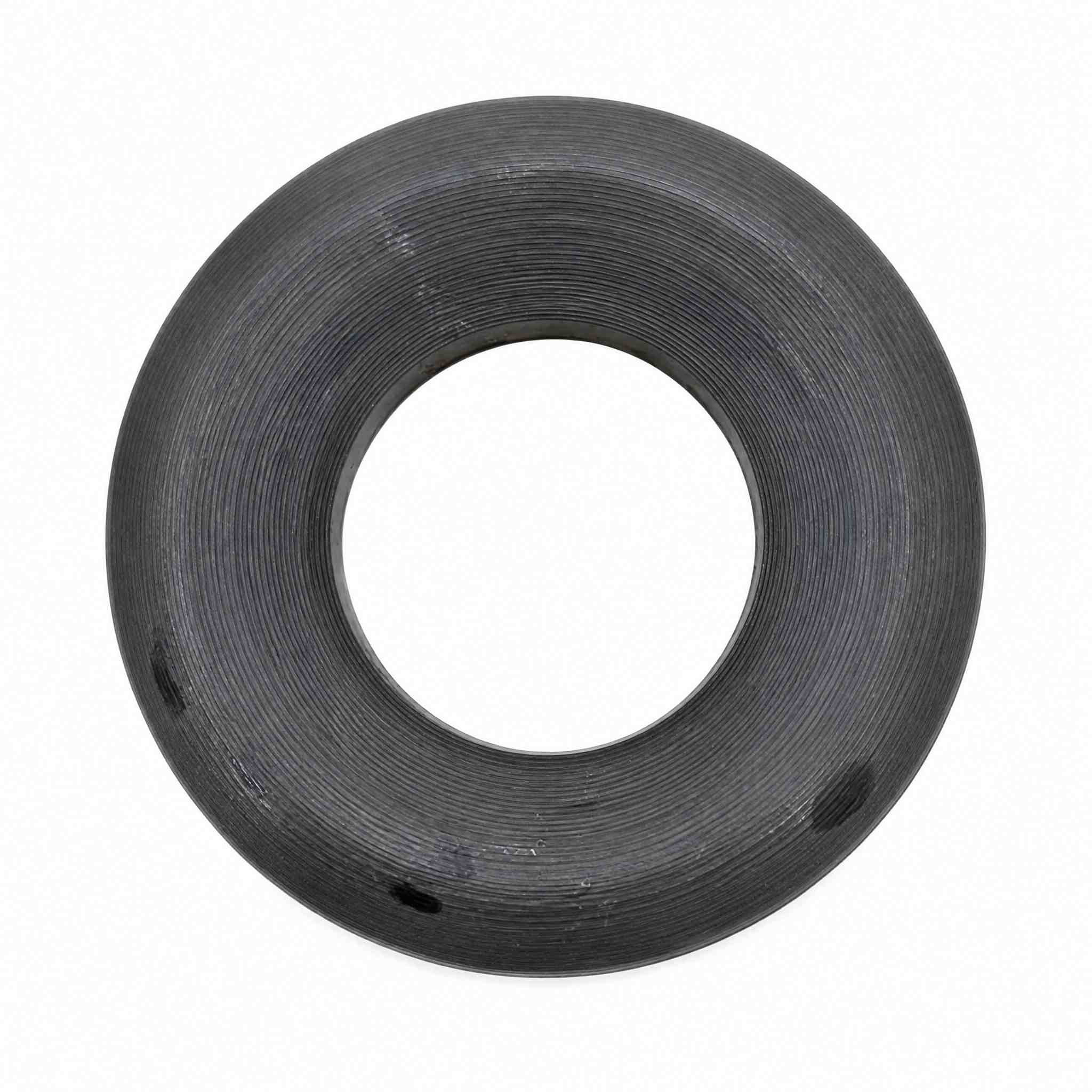

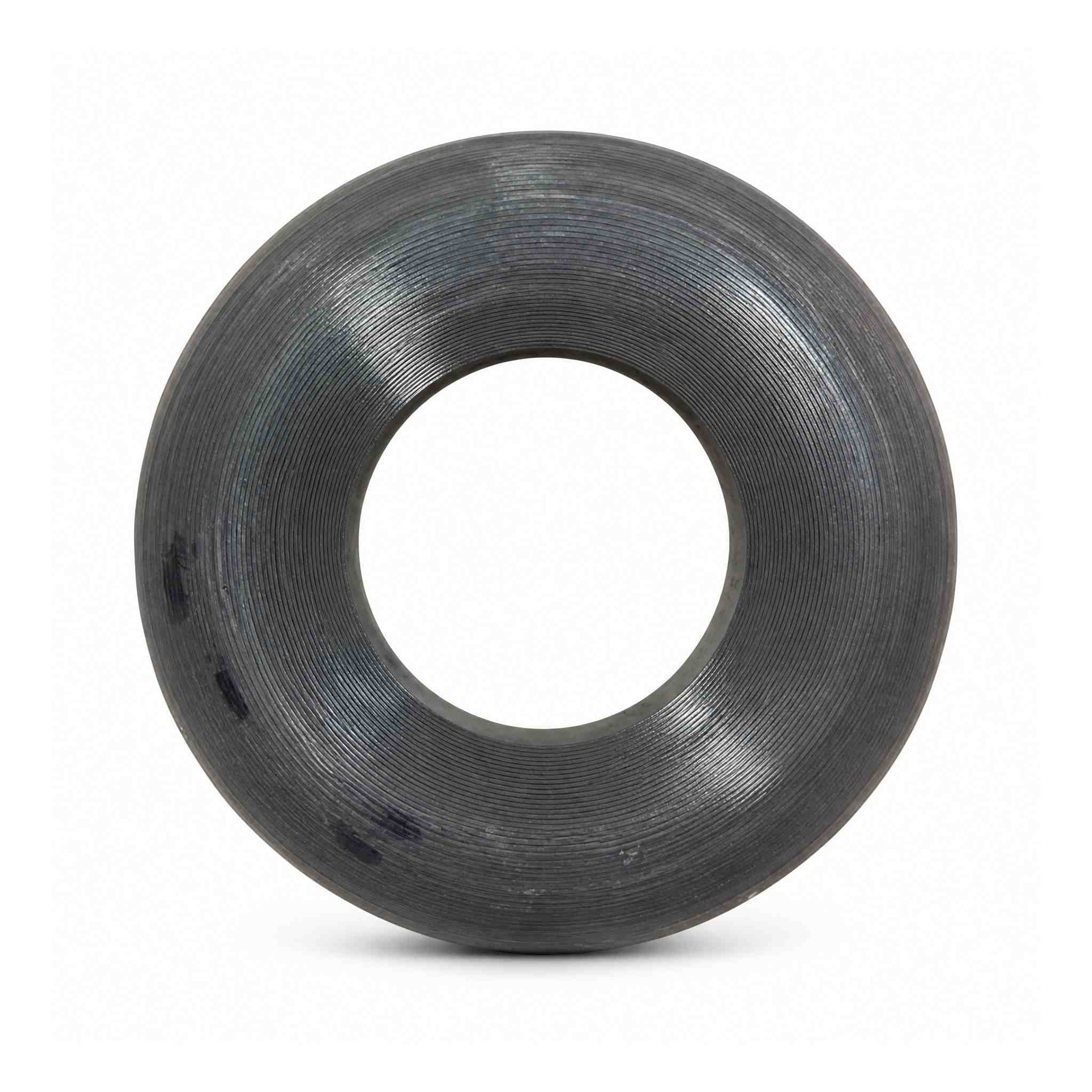

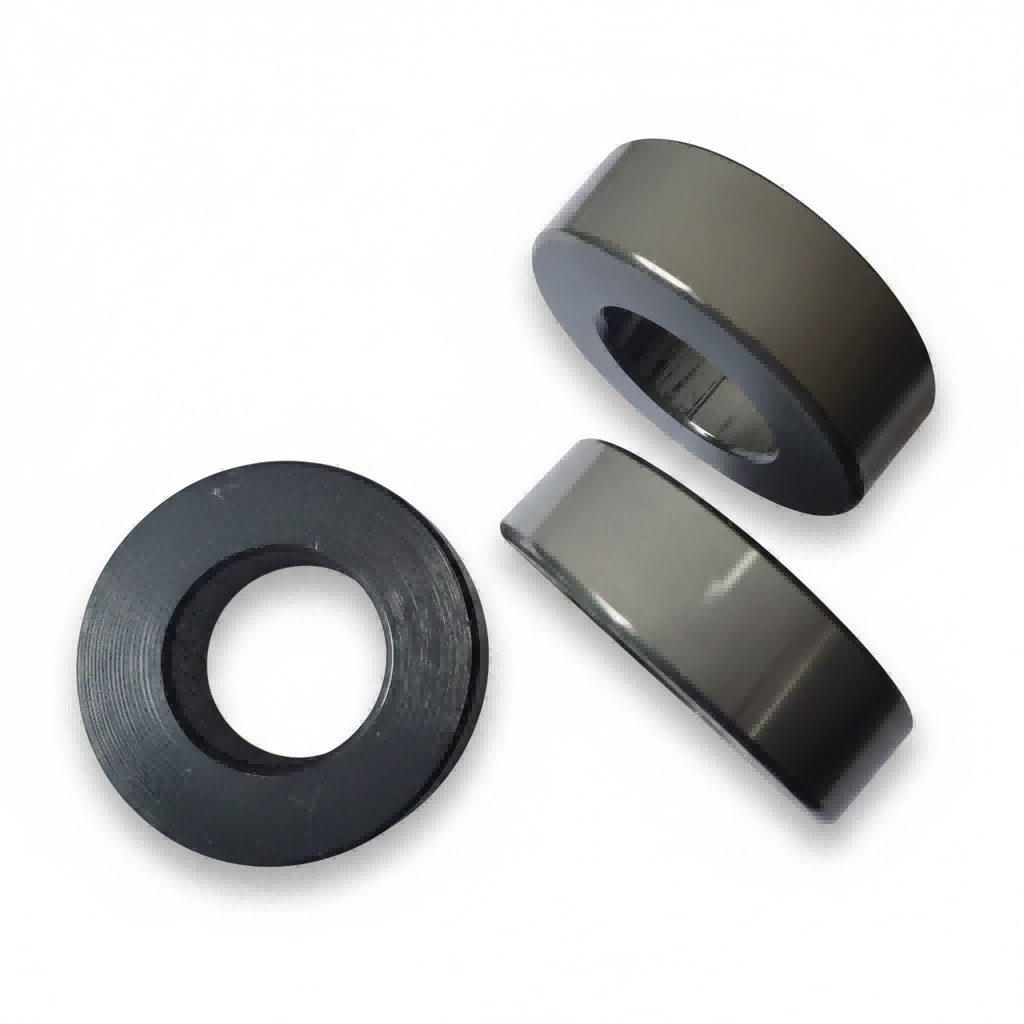

Los núcleos se aíslan según la aplicación: envoltura con cinta para uso general en transformadores e inductores, recubrimiento epoxi cuando se necesita protección mecánica o resistencia ambiental, y núcleos encapsulados para diseños de transformadores de corriente.

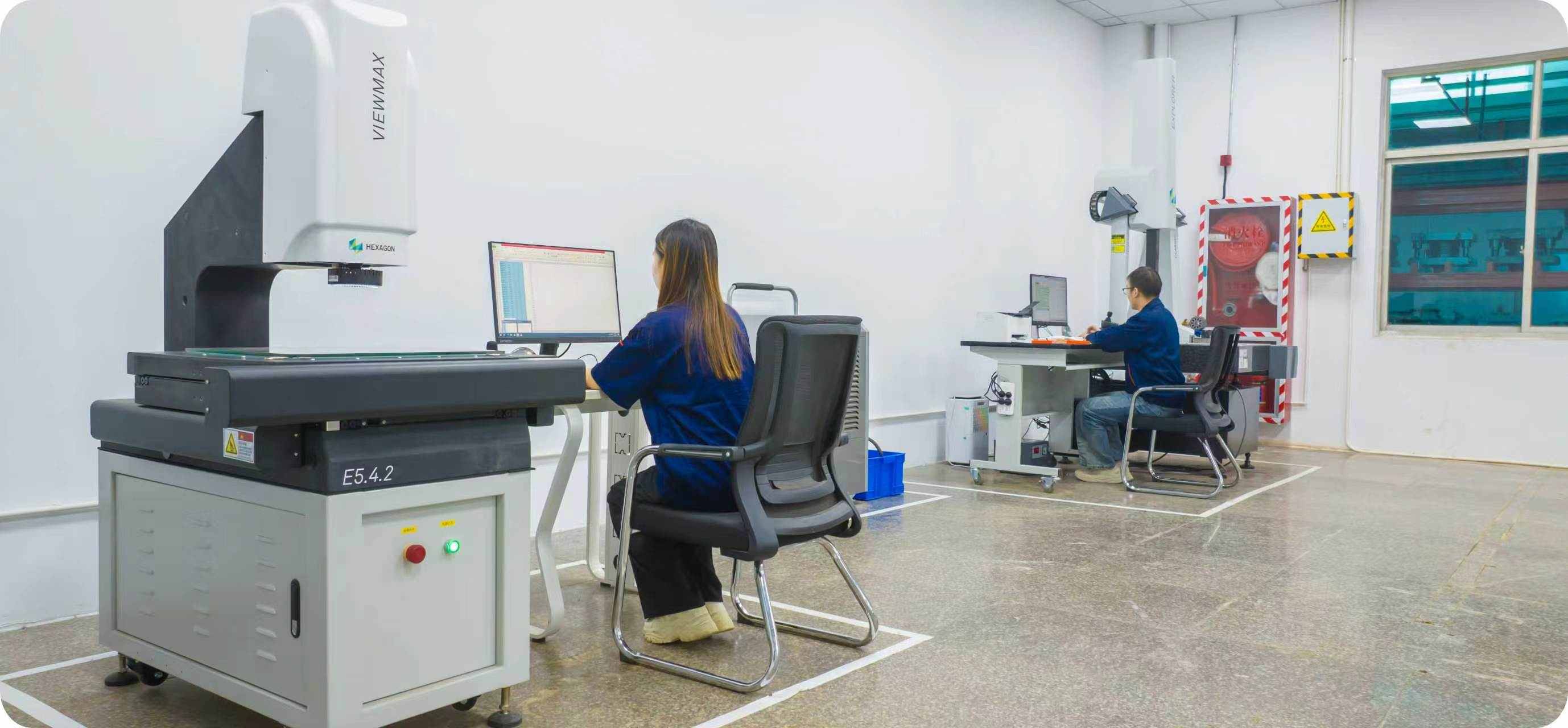

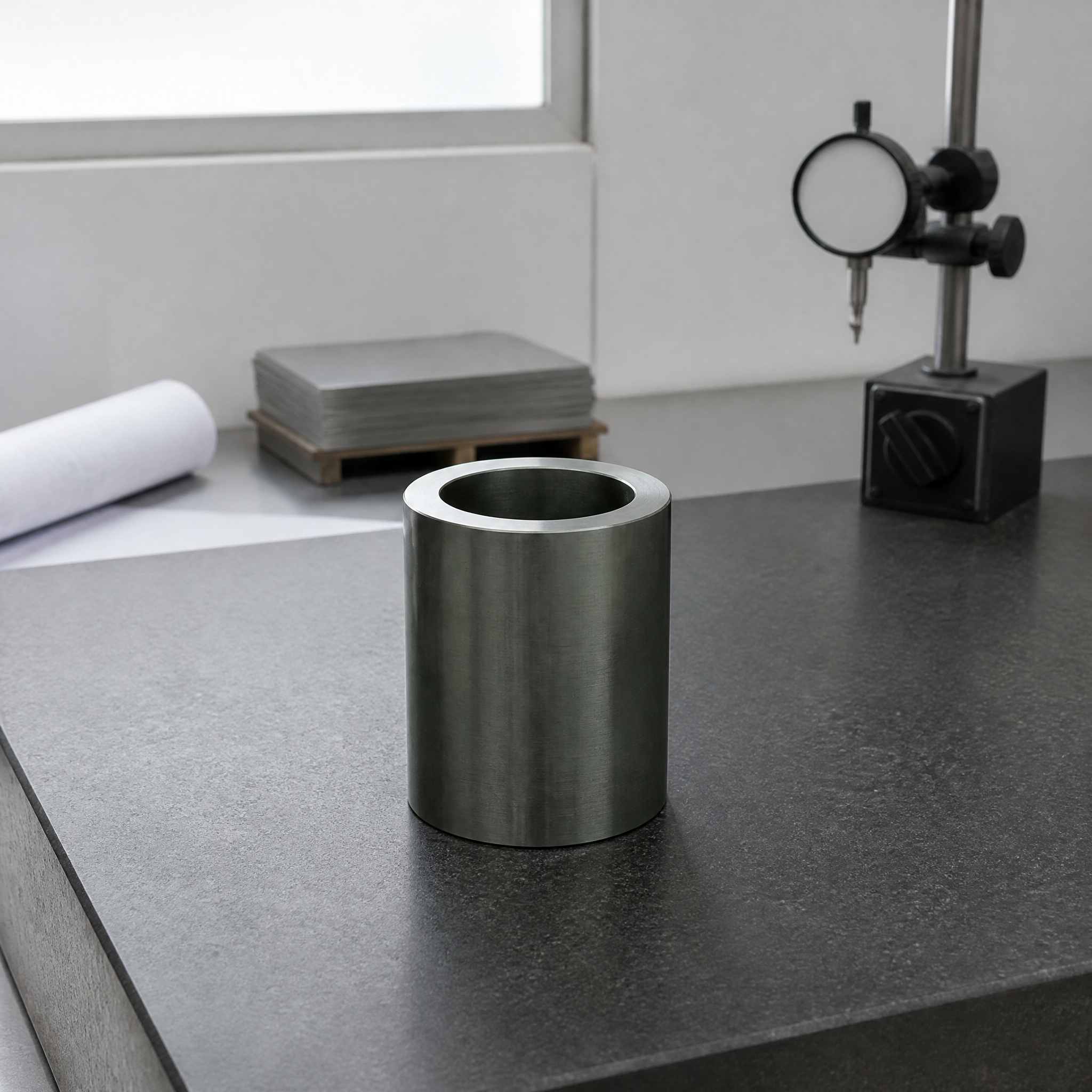

La inspección dimensional abarca el diámetro exterior, el diámetro interior, la altura del núcleo, la construcción y la escuadra.

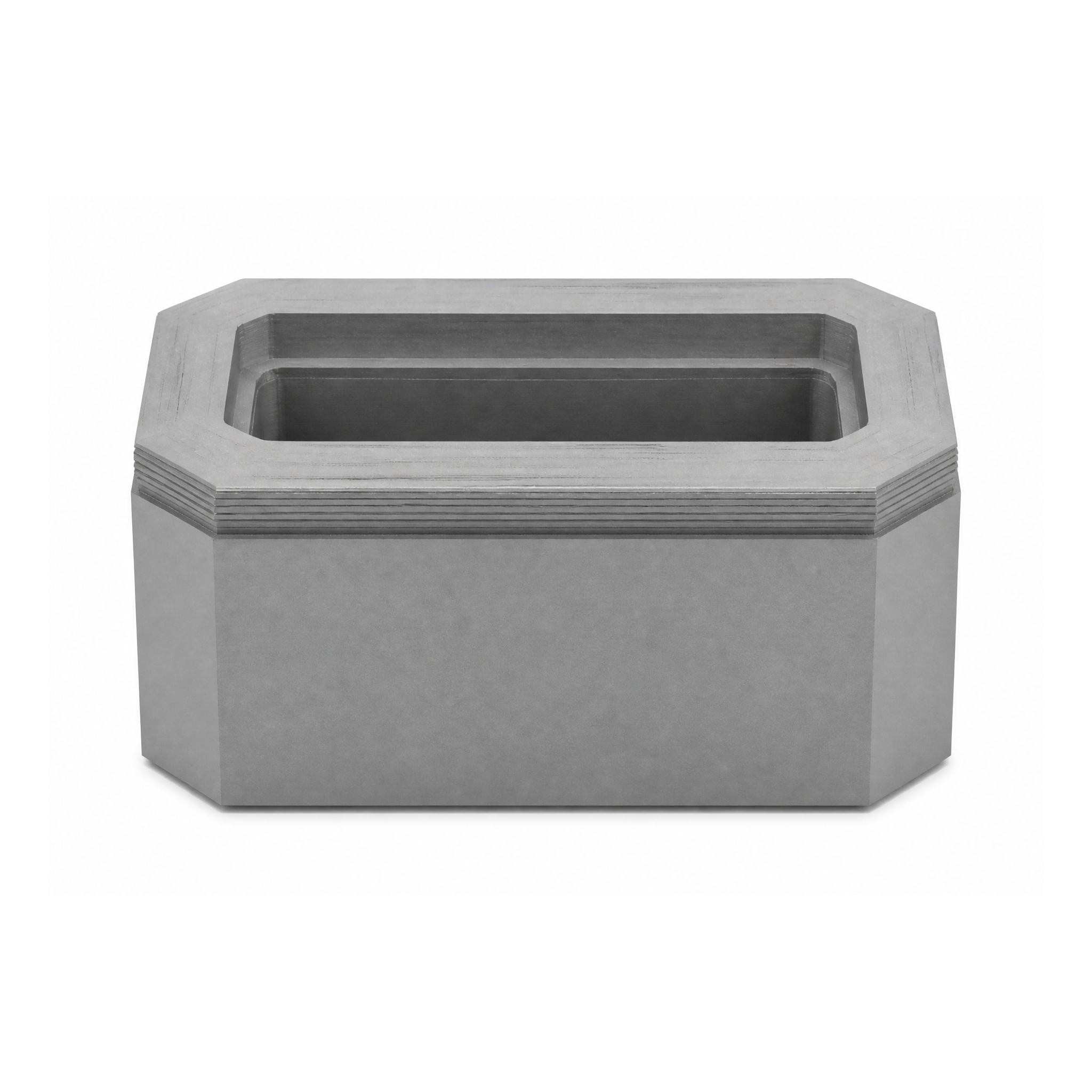

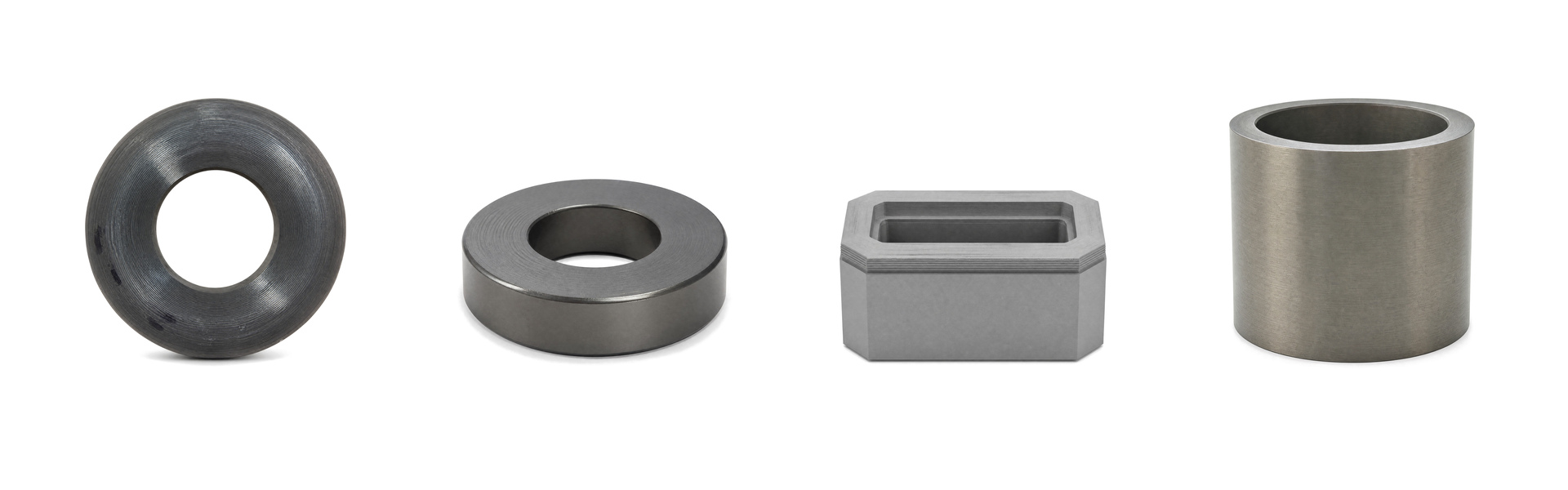

Formularios comunes que nos piden que elaboremos:
La viabilidad de su diseño específico se confirma en la etapa de revisión de las especificaciones.

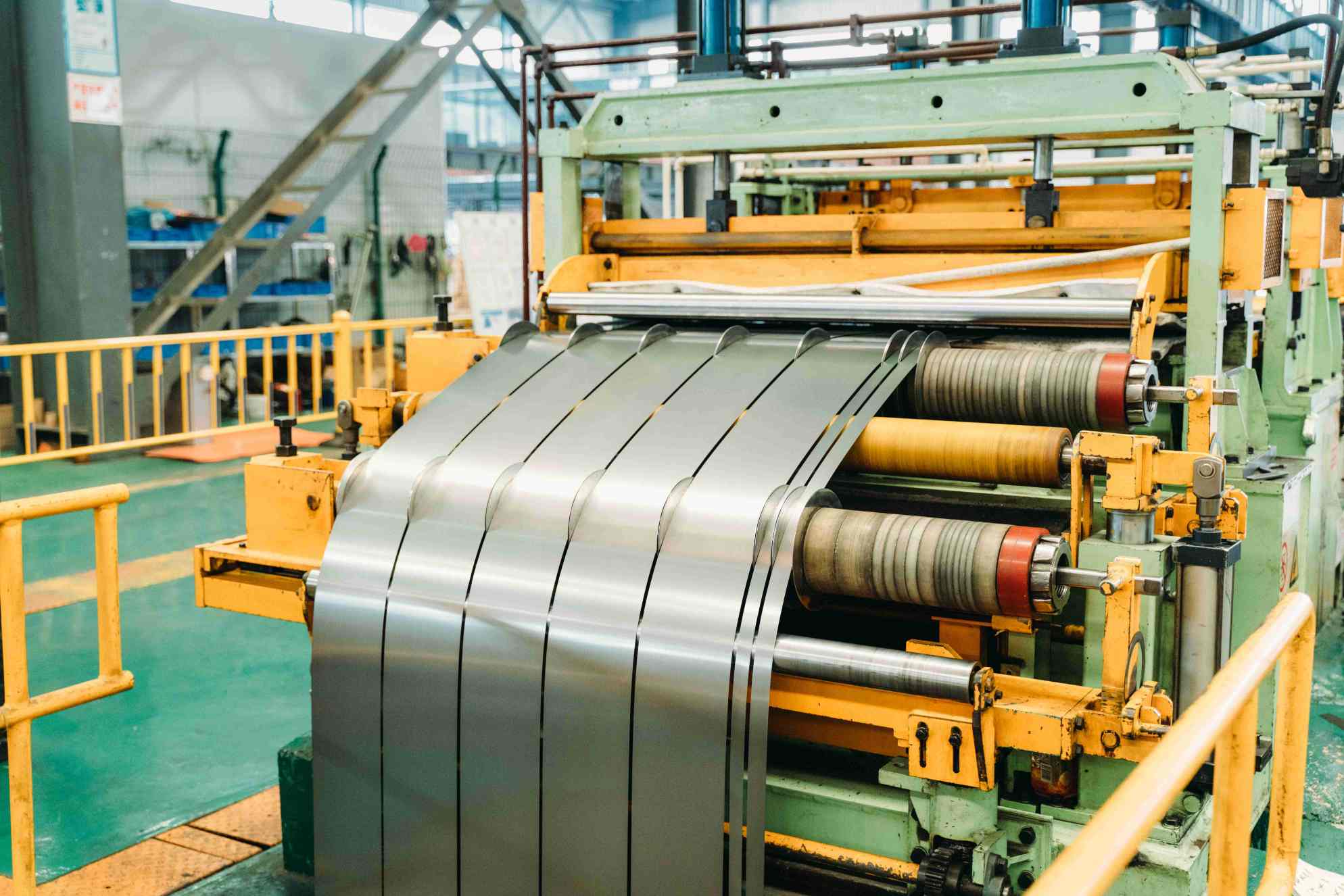

El grosor de la tira afecta a las pérdidas en el núcleo: una tira más delgada reduce las pérdidas por corrientes parásitas a frecuencias más altas, y una tira más gruesa reduce el coste del bobinado en aplicaciones de frecuencia de red.
Para cotizar un núcleo toroidal necesitamos:
Si aún no se han resuelto algunos de estos puntos, envíenos la información que tenga; confirmaremos los detalles restantes antes de enviarle un presupuesto.
Los núcleos se embalan para protegerlos contra la oxidación, la humedad y la deformación durante el transporte. El embalaje anticorrosivo y el embalaje para exportación se utilizan de forma estándar.
¿Qué es un núcleo de transformador toroidal?El núcleo de un transformador toroidal es un núcleo magnético anular enrollado a partir de una tira continua de acero eléctrico. Debido a que la tira está enrollada de forma continua alrededor del anillo, el camino magnético no presenta uniones en la dirección del flujo, lo que confiere al transformador toroidal un campo magnético disperso menor y un tamaño más compacto que un transformador laminado equivalente.
¿Sus núcleos toroidales son bobinados o laminados?Se enrollan. La tira se enrolla alrededor de un molde anular hasta alcanzar la altura deseada; luego, el núcleo se termina y se aísla. Para nuestros núcleos de motores radiales, que pertenecen a una línea de productos diferente, se utiliza una construcción laminada.
¿Pueden fabricar núcleos con nuestras dimensiones?Sí. Envíenos el diámetro exterior, el diámetro interior, la altura del núcleo, la construcción y el grado del material, y le confirmaremos la viabilidad y le enviaremos un presupuesto.
¿Se recocen los núcleos después del bobinado? Sí, los núcleos se someten a un recocido de alivio de tensiones después del bobinado para eliminar la tensión introducida durante el bobinado y restaurar las propiedades magnéticas del acero de grano orientado.
¿Qué material utiliza para los núcleos de los transformadores toroidales?El acero eléctrico de grano orientado es el material estándar para los núcleos de transformadores y transformadores de corriente. El acero no orientado se utiliza cuando la dirección del flujo no es fija.
¿Cuál es la cantidad mínima de pedido?Por favor, envíenos sus especificaciones y le confirmaremos la cantidad mínima de pedido (MOQ) para el tamaño y el material de su núcleo.
