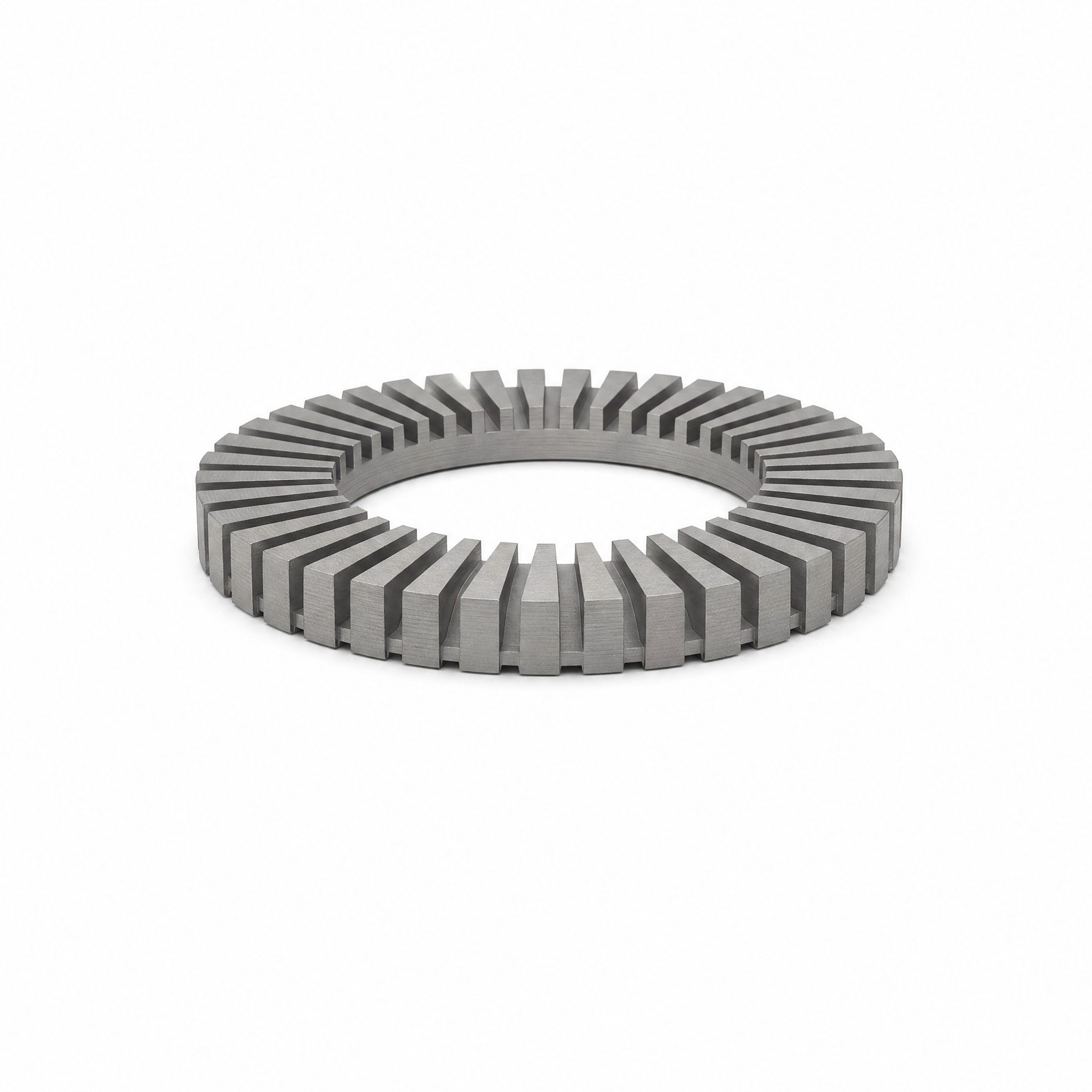

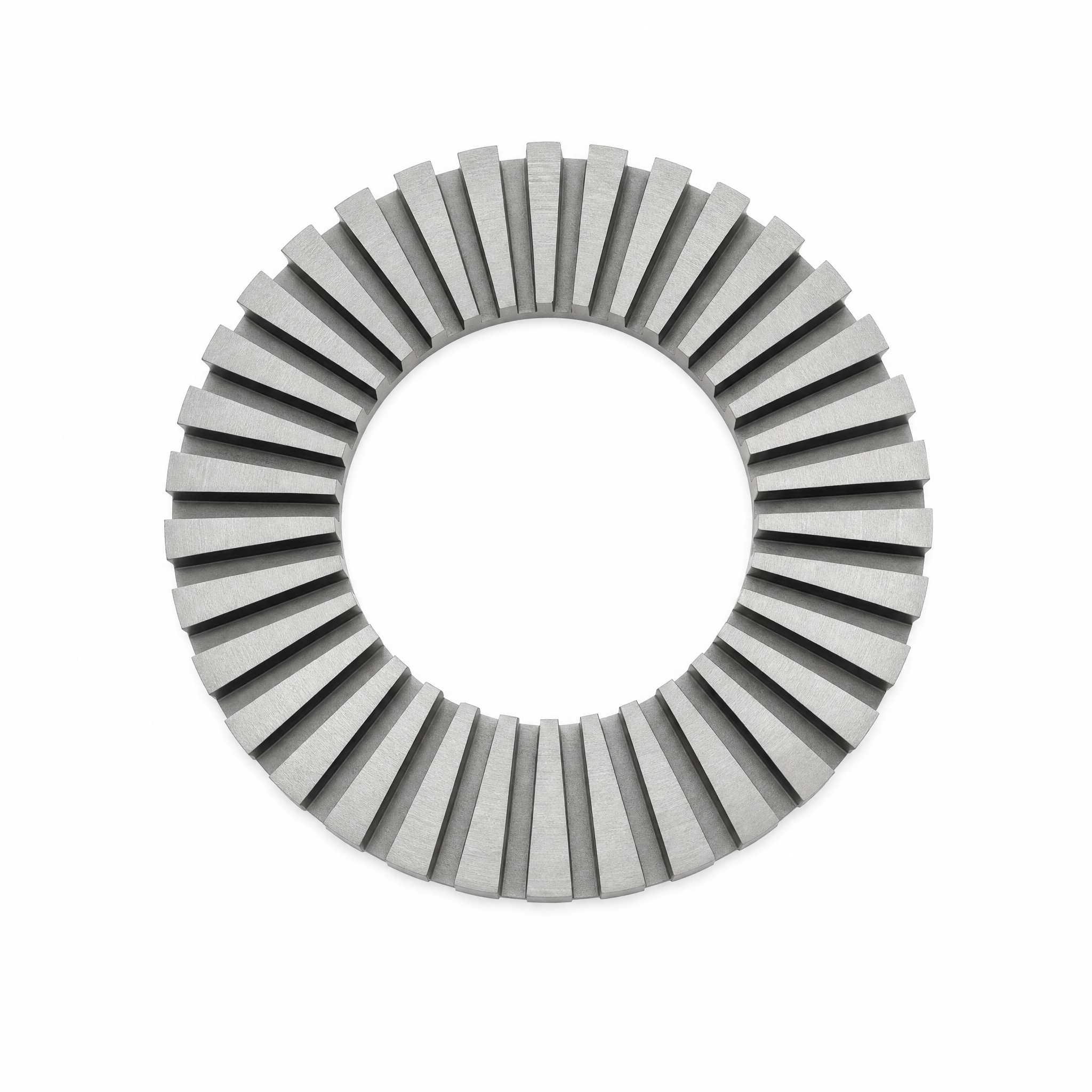

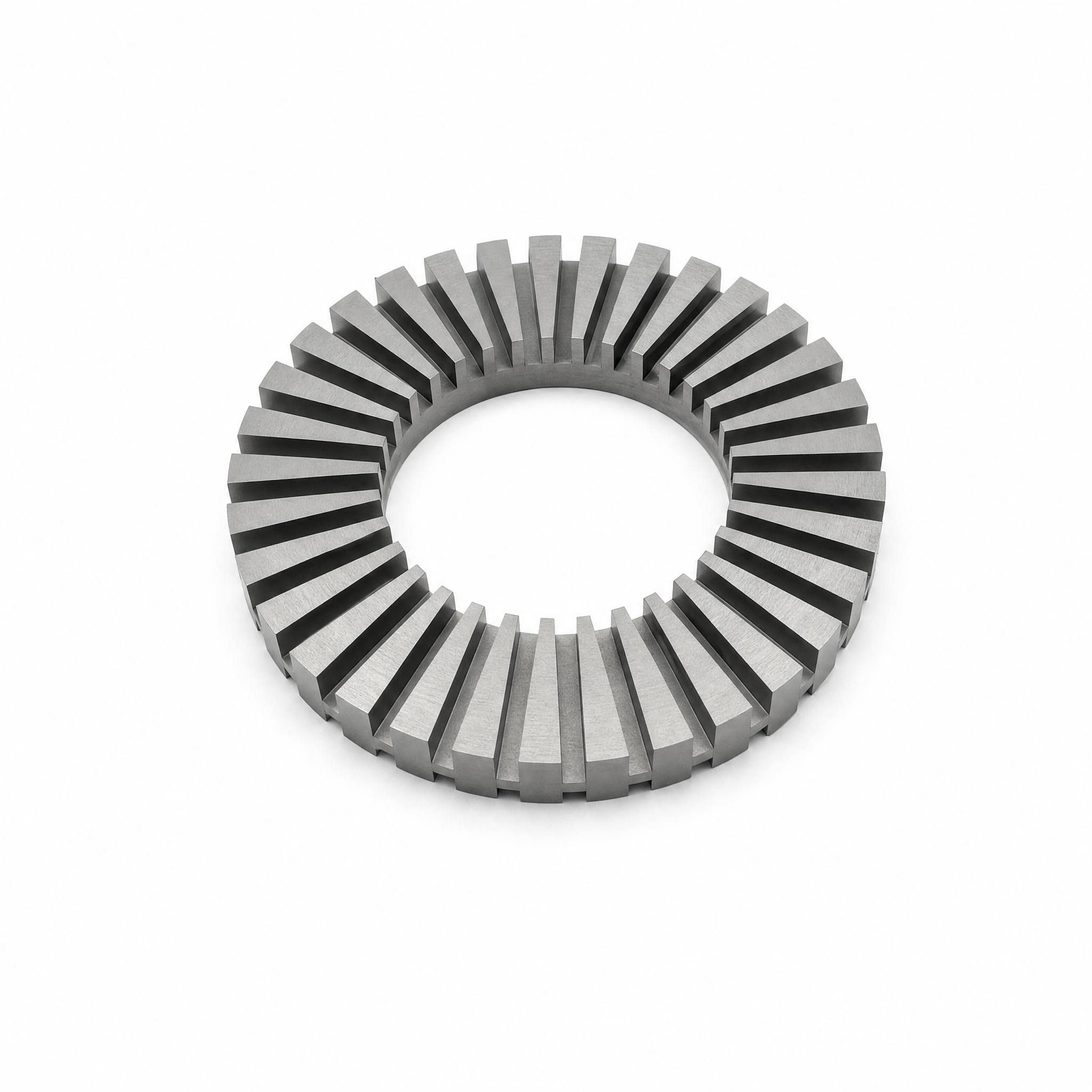

Núcleo de estator de motor de flujo axial para robótica y actuadores de articulación servo. Núcleo bobinado a medida.

Principales ventajas técnicas para aplicaciones robóticas y de servocontrol

• Envolvente axial ultracompacta y alta densidad de par.La topología de flujo axial en forma de disco acorta la trayectoria del flujo magnético paralela al eje del motor, lo que reduce drásticamente la longitud axial del actuador y el peso total de la articulación en comparación con los estatores de flujo radial cilíndricos convencionales.
• Pérdidas de hierro ultrabajas a altas frecuencias eléctricas: El uso de acero eléctrico no orientado de calibre delgado (de 0,10 mm a 0,35 mm) suprime las pérdidas por corrientes parásitas de alta frecuencia y minimiza la acumulación de calor en el motor de la junta durante el posicionamiento continuo a alta velocidad.

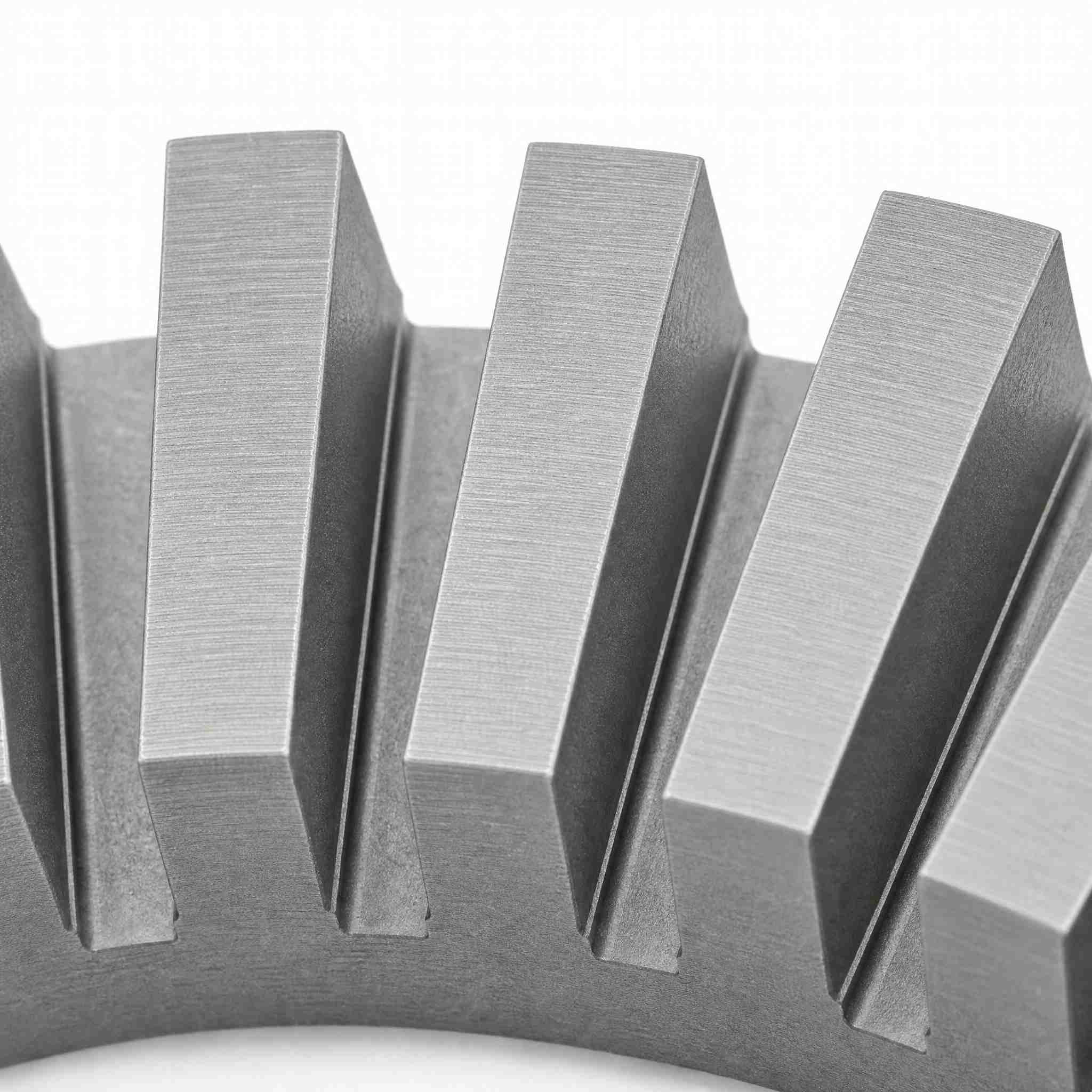

• Geometría de ranura radial optimizada para un alto factor de llenado de ranuraLos dientes formados mediante láser CNC proporcionan bordes sin rebabas y formas de ranura radial personalizables, lo que permite un bobinado denso del alambre de cobre y una concentración máxima del flujo magnético.
• Prototipado rápido sin inversión en utillaje.Modifique el número de ranuras, el ángulo de inclinación, el diámetro interior (DI) y el diámetro exterior (DE) directamente mediante programación láser CNC sin necesidad de fabricar costosos troqueles de estampado.

Especificaciones técnicas y matriz de parámetros

Aplicaciones de robótica y automatización de precisión

Nuestros núcleos de flujo axial bobinados a medida están diseñados para cumplir con las estrictas exigencias térmicas, dimensionales y magnéticas en campos especializados de control de movimiento:

• Articulaciones de robots colaborativos (cobots)Su perfil ultrafino se integra a la perfección con reductores de velocidad armónicos o cicloidales.
• Actuadores de robots humanoides: Maximiza la relación par-peso para las articulaciones rotatorias de la cadera, la rodilla, el tobillo y el hombro.
• Servomotores de accionamiento directo y sin carcasaElimina la holgura y proporciona un par motor suave a baja velocidad con un par de retención mínimo.
• Accionamientos de cubo de rueda para AGV/AMRProporciona un alto par de arranque en compartimentos estrechos del cubo de la rueda.

Personalización y capacidad OEM/ODM (fabricación según sus planos)

Nos especializamos en la fabricación rápida a medida, adaptada al diseño electromagnético exacto de su motor:

1. Aportaciones de diseño: Envíe su dibujo 2D/3D (DWG, DXF, STEP) o modelo CAD con diámetro exterior, diámetro interior, geometría de ranura y altura de apilamiento.
2. Análisis DFMNuestro equipo de ingeniería realiza análisis de diseño para la fabricación en lo que respecta al bobinado de tiras, los parámetros de ranuras láser y las tolerancias.
3. Prototipado rápidoMuestras cortadas con láser producidas en 7-12 días laborables sin plazos de entrega para troqueles de estampado.
4. ValidaciónInspección dimensional exhaustiva mediante máquina de medición por coordenadas (CMM) y pruebas de pérdida de núcleo antes de la entrega del lote.

Fabricación de precisión y control de calidad

Shunge Steel garantiza una fiabilidad magnética y mecánica excepcional mediante un estricto control de calidad interno:

• Bobinado continuo con control de tensiónElimina la delaminación entre capas y garantiza un alto factor de apilamiento.
• Inspección de integridad de bordes láser: La monitorización continua de los parámetros del láser evita los microcortocircuitos entre las láminas, preservando así el aislamiento eléctrico.
• Recocido para aliviar tensionesEl recocido en atmósfera controlada alivia las tensiones de bobinado y corte, restaurando por completo la permeabilidad magnética óptima.

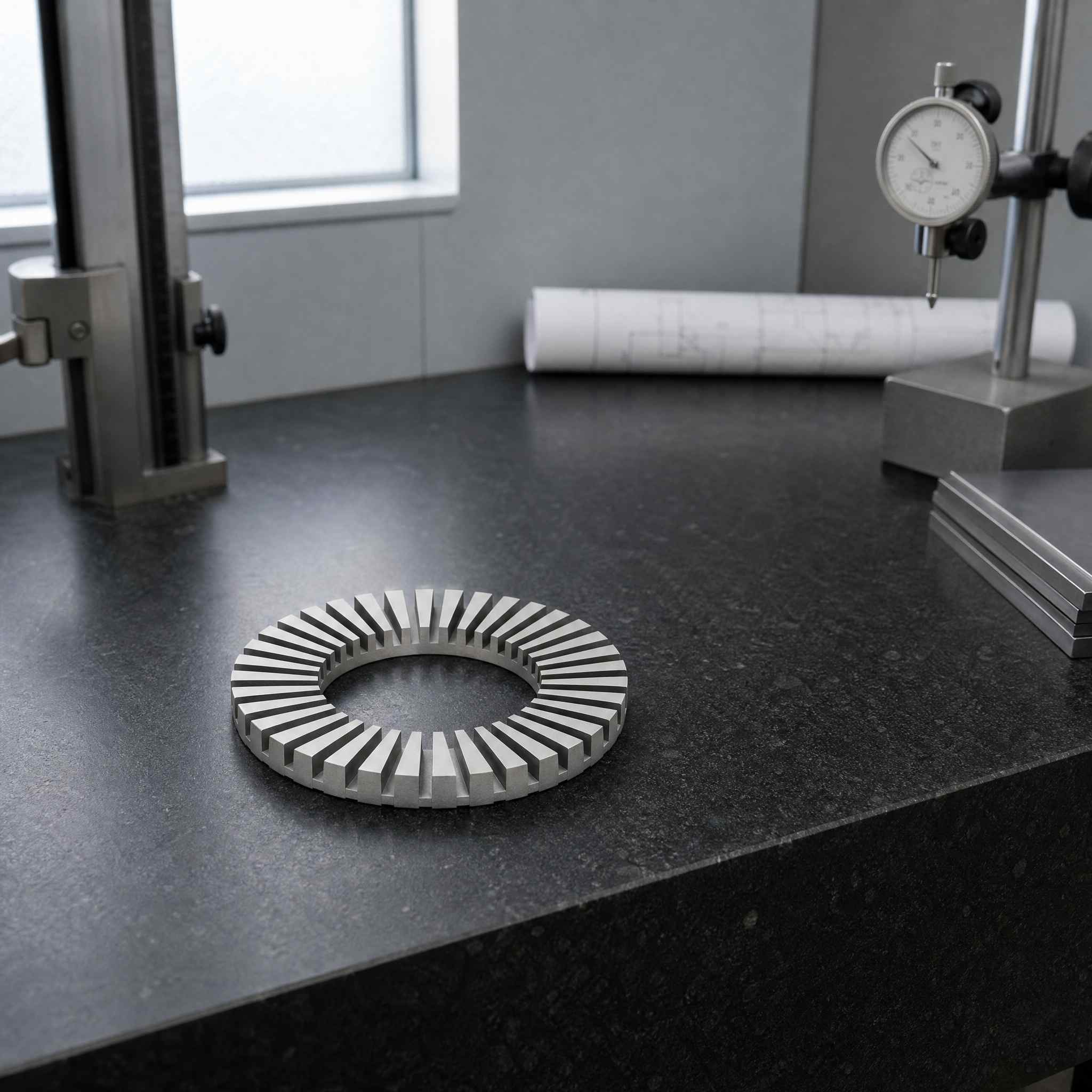

• Verificación dimensional y magnética completa: Inspección con máquina de medición por coordenadas (MMC) para comprobar la concentricidad del diámetro exterior/interior, la precisión del perfil de la ranura y las pruebas de pérdida de núcleo.

Protección de embalajes y logística global

Los núcleos se empaquetan para garantizar la ausencia total de óxido, la protección de la geometría y la conservación de los bordes de las ranuras durante el transporte internacional de larga distancia:

• Sellado al vacío antioxidanteLos núcleos están recubiertos con aceite anticorrosión ecológico y sellados al vacío en bolsas con barrera anticorrosión VCI.
• Espuma personalizada a prueba de golpes: Recubierto con inserciones de espuma EPE de alta densidad cortadas a medida para evitar colisiones.
• Cajas estándar de exportación: Empaquetado en cajas de cartón corrugado de alta resistencia o en cajas de madera maciza sin fumigación para transporte aéreo y marítimo.

Preguntas frecuentes (FAQ)

P1: ¿Por qué elegir un núcleo de estator de flujo axial en lugar de un núcleo de flujo radial para los motores de las articulaciones de los robots?
A: Los motores de flujo axial ofrecen una densidad de par significativamente mayor y una longitud axial mucho menor (forma plana). Esto permite integrar el motor directamente en los actuadores de las articulaciones de robots compactos sin añadir voladizos ni inercia innecesarios.

P2: ¿Pueden personalizar el número de ranuras y las dimensiones según nuestro dibujo CAD del motor?
R: Sí. Todos nuestros núcleos de estator de flujo axial se fabrican a medida. Gracias a que las ranuras se forman mediante corte láser CNC de alta precisión en lugar de troqueles de estampado progresivo, podemos producir cualquier geometría, diámetro o ángulo de inclinación de ranura personalizados directamente a partir de sus archivos STEP o DWG.

P3: ¿Qué espesor de acero eléctrico se recomienda para los servomotores robóticos de alta velocidad?
A: Para frecuencias de funcionamiento elevadas (por ejemplo, superiores a 400 Hz), recomendamos acero eléctrico de calibre fino (de 0,10 mm a 0,20 mm) para minimizar las pérdidas por corrientes parásitas de alta frecuencia y el aumento de temperatura. Para frecuencias estándar, 0,27 mm o 0,35 mm resultan muy económicos.

P4: ¿Cómo se evitan los cortocircuitos entre capas durante el corte de ranuras por láser?
A: Utilizamos ópticas de corte láser de alta velocidad optimizadas y parámetros de gas inerte auxiliar para garantizar bordes lisos y sin rebabas. Además, el desbarbado posterior al proceso y los recubrimientos aislantes mantienen la resistencia de aislamiento entre capas.

P5: ¿Cuál es el plazo de entrega habitual para las muestras de prototipo?
R: Dado que no se requiere ningún utillaje de estampado, los núcleos de estator prototipo se fabrican y envían normalmente en un plazo de 7 a 12 días laborables tras la confirmación del dibujo CAD.
