Núcleos de estator de flujo axial personalizados, fabricados en acero eléctrico de 0,1 a 0,5 mm, con ranuras formadas por láser; no se requiere troquelado. Envíe su dibujo para obtener un presupuesto.
Shunge Steel fabrica núcleos de estator de flujo axial a medida en Foshan, Guangdong, China. Producimos núcleos de estator bobinados para motores de flujo axial, las máquinas de campo axial con forma de disco que se utilizan en vehículos eléctricos, aeronaves eVTOL, drones, robótica y equipos industriales.
Cada núcleo se fabrica según el plano del cliente. Usted nos envía el diámetro interior y exterior requerido, la altura del núcleo, la geometría de la ranura, el grado y el espesor del material; nuestro equipo de ingeniería revisa el diseño y produce el núcleo desde el prototipo hasta la producción en serie.
Un núcleo de estator de flujo axial no se fabrica de la misma manera que un núcleo de motor cilíndrico convencional. Un estator de flujo radial se construye como una pila de laminaciones perforadas separadas. Un núcleo de estator de flujo axial, por el contrario, es unnúcleo de la heridaLa tira de acero eléctrico se enrolla dándole la geometría de disco requerida, y luego se forman las ranuras mediante láser.
Esta diferencia tiene consecuencias prácticas para el cliente. Dado que el perfil de la ranura no requiere un troquel de estampado, un cambio de diseño no implica la necesidad de un troquel nuevo, lo que hace que las pequeñas cantidades y los prototipos resulten económicos. En cambio, lo que controla el núcleo final es el bobinado y el proceso láser: la alineación de las capas, el diámetro interior y exterior, la altura del núcleo, la posición de la ranura y la calidad del borde de corte.
La tira de acero eléctrico se enrolla para formar la geometría del núcleo del estator. La tensión del bobinado, la alineación de las capas y el número de capas determinan el diámetro interior final, el diámetro exterior y la altura del núcleo.
Dado que el núcleo se forma a partir de una tira continua en lugar de piezas perforadas por separado, las dimensiones de fabricación se controlan mediante la configuración del bobinado, no mediante una matriz. Un diámetro o altura de núcleo diferente implica un cambio en la configuración, no una inversión en herramientas.
La geometría de las ranuras, los orificios de montaje y otras aberturas se forman mediante láser. Para los diseños de flujo axial, esto es más importante que para un estator radial: las ranuras de flujo axial a menudo no tienen la forma rectangular simple de un núcleo cilíndrico, y el procesamiento láser permite producir perfiles de ranura, ranuras oblicuas y aberturas no estándar sin necesidad de una matriz.

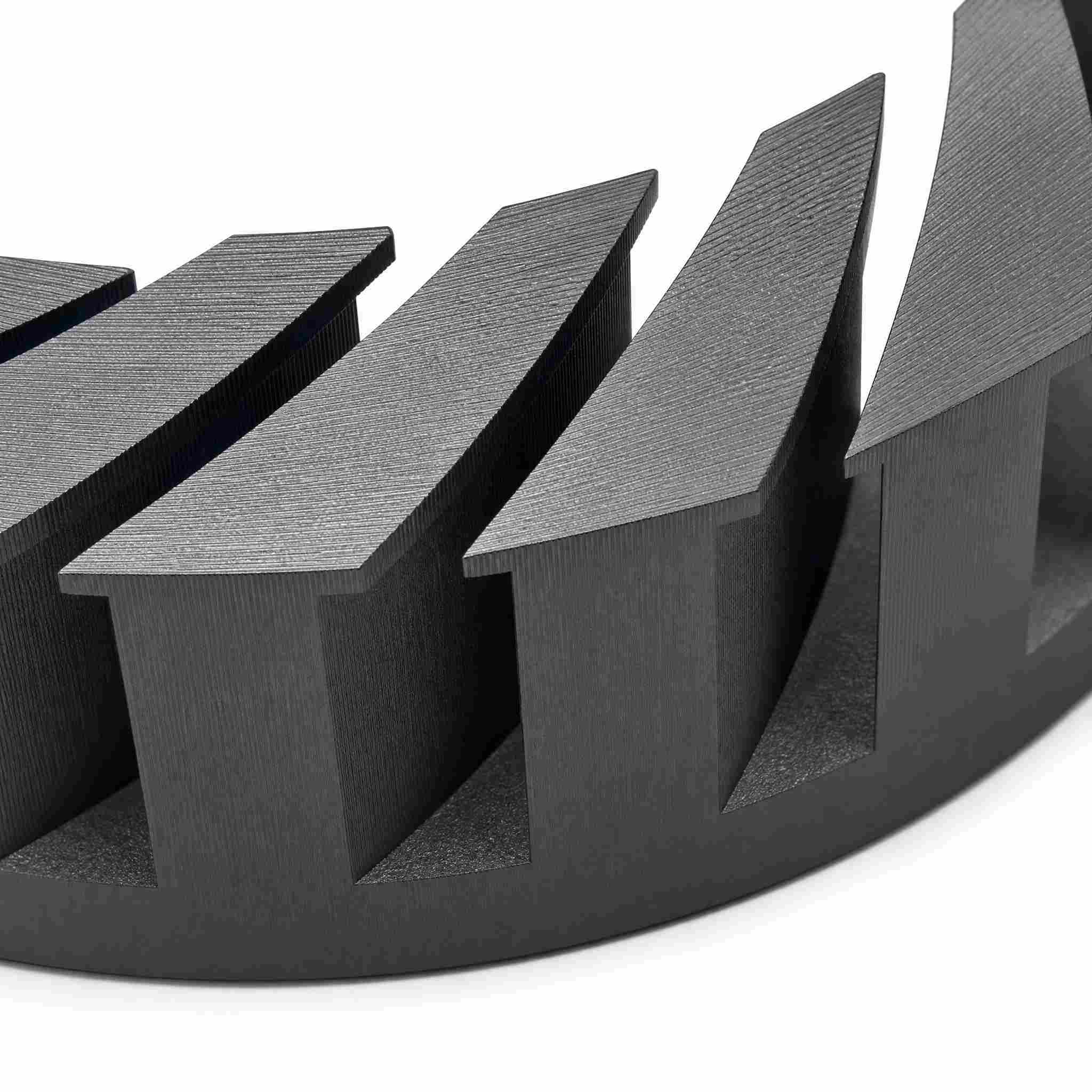

La calidad del borde cortado es un parámetro del proceso, no algo que se pueda corregir posteriormente. Los parámetros de corte determinan la limpieza de la superficie de la ranura, y un corte deficiente puede afectar el aislamiento entre capas del núcleo bobinado, lo que a su vez se traduce en pérdidas adicionales en el estator terminado.
El bobinado introduce un riesgo geométrico que no existe en un apilamiento estampado. Cuando la tira presenta aberturas ranuradas, el contorno exterior del núcleo bobinado puede seguir el patrón de las ranuras y volverse poligonal en lugar de circular, y el núcleo también puede perder planitud a medida que se acumulan las capas.

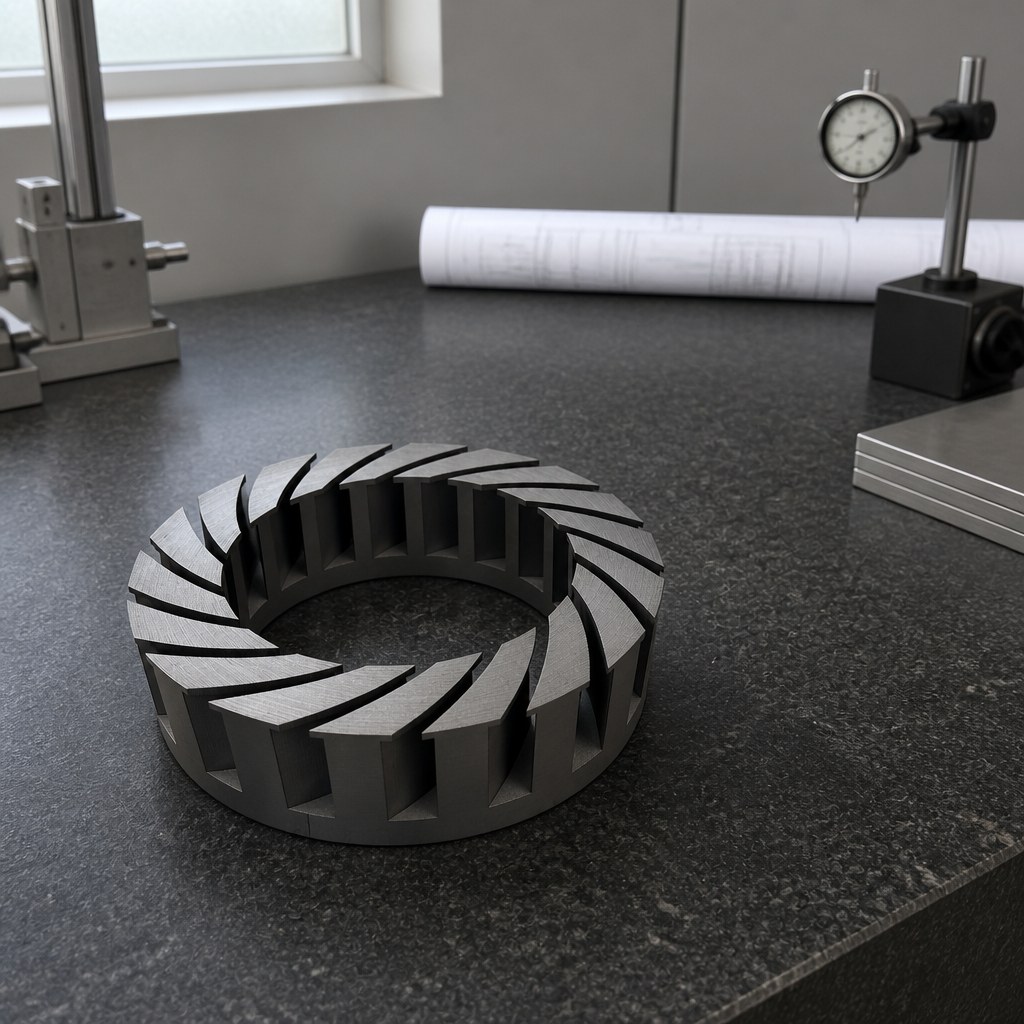

Por lo tanto, se comprueba la redondez del diámetro exterior, la planitud y la altura del núcleo en el núcleo bobinado, y se corrigen cuando el diseño lo permite.
La inspección se lleva a cabo durante la producción, comparándola con el plano y las especificaciones acordadas en la fase de pedido.
Debido a que los motores de flujo axial varían mucho en su topología, fabricamos los núcleos del estator según el diseño del cliente en lugar de basarnos en un catálogo fijo.

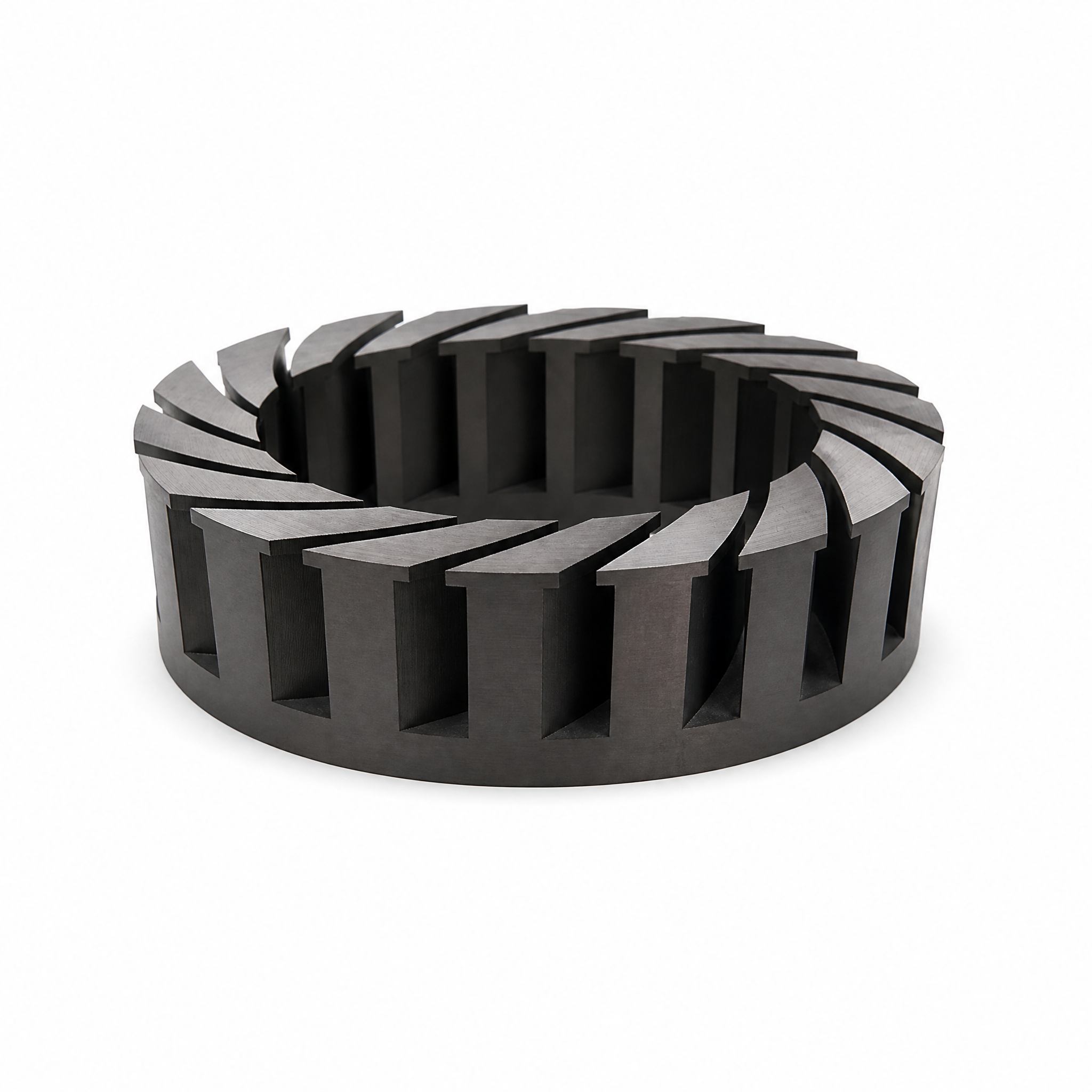

Núcleo del estator con anillo bobinado— La forma estándar. Una tira de acero eléctrico se enrolla formando un anillo y las ranuras se crean mediante láser. Adecuada para diseños donde el estator es un disco único que enfrenta uno o dos rotores.

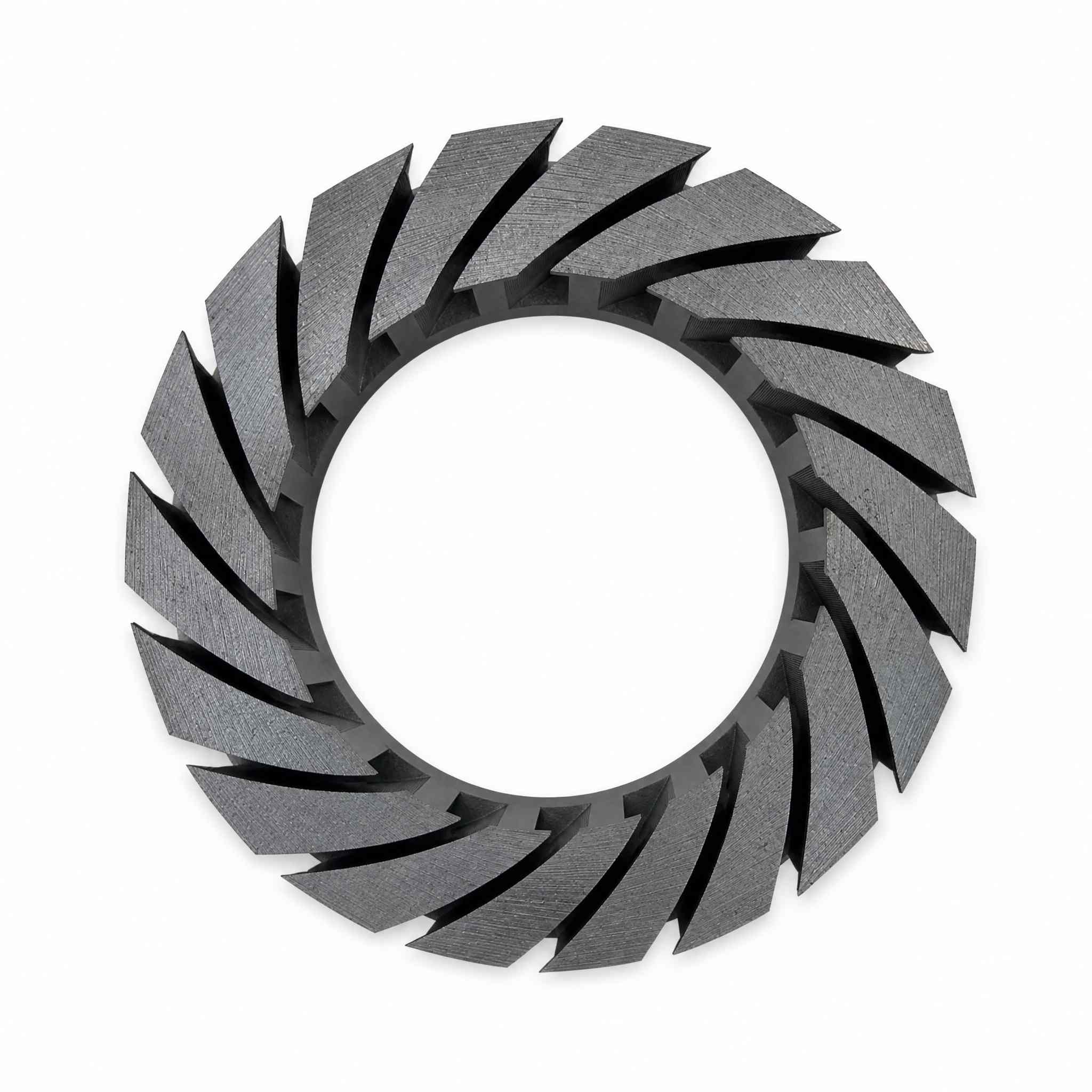

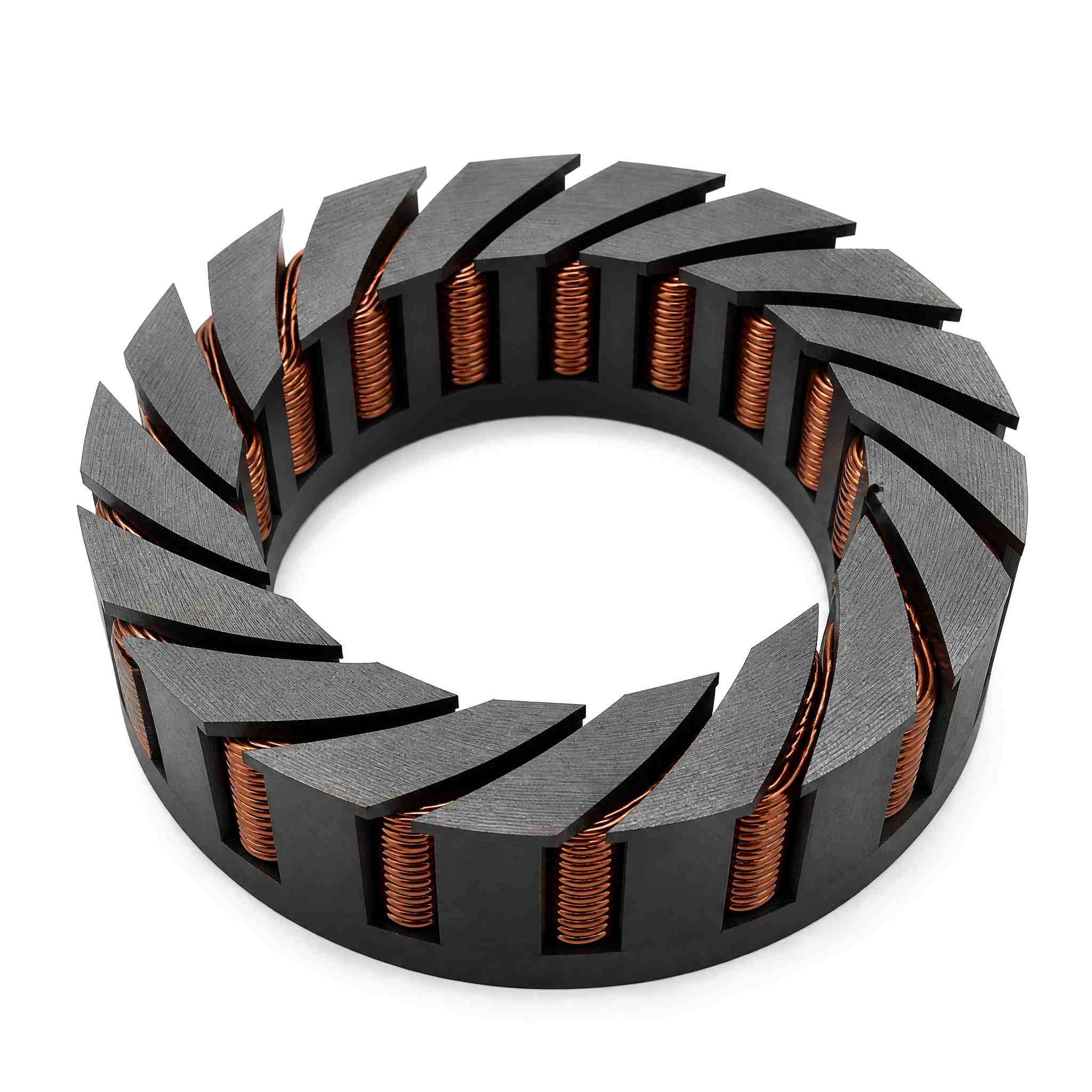

Variantes ranuradas y sesgadas— El número de ranura, el perfil de la ranura y la inclinación de la ranura se establecen mediante el programa láser en lugar de mediante un troquel, por lo que las formas de ranura no estándar y las ranuras inclinadas son prácticas.
A continuación se enumeran las configuraciones y cantidades de ranuras más comunes; la viabilidad de un diseño específico se confirma en la etapa de revisión de los planos.
El acero eléctrico es el material estándar para los núcleos de estator de flujo axial. La elección del grado y el espesor viene determinada por la frecuencia eléctrica a la que funciona el motor, la densidad de flujo en los dientes y el yugo, y el nivel aceptable de pérdidas en el núcleo.
Acero eléctrico no orientado (NGO / CRNGO)— la opción habitual para núcleos de estator de flujo axial. Sus propiedades magnéticas son similares en todas las direcciones en el plano de la tira, lo que se adapta a las trayectorias de flujo multidireccionales que se encuentran en un anillo de estator.
Acero eléctrico de grano orientado (GO / CRGO)— se utiliza cuando la trayectoria del flujo en una región específica del diseño está bien definida y una mayor permeabilidad en esa dirección proporciona un beneficio cuantificable.
aleación amorfa— Una opción especializada para diseños que buscan una pérdida de núcleo muy baja a alta frecuencia. Su disponibilidad depende del diseño y de la geometría del núcleo requerida.
Trabajamos con acero eléctrico desde0,1 mm a 0,5 mm.
Un material más delgado reduce las pérdidas por corrientes parásitas, que se vuelven significativas a medida que aumenta la frecuencia de operación; por eso, los diseños de flujo axial de alta velocidad suelen especificar tiras de calibre delgado. Un material más grueso resulta más económico cuando la frecuencia es menor y las pérdidas en el núcleo son menos críticas.
La selección del grado del material normalmente la realiza el diseñador del motor. Si desea una recomendación, envíenos la frecuencia de funcionamiento, la densidad de flujo y las pérdidas en el núcleo deseadas, y le asesoraremos sobre el grado y el espesor adecuados.
El aislamiento entre las capas de un núcleo bobinado proviene del recubrimiento aplicado a la tira de acero eléctrico. El tipo de recubrimiento lo determina el proveedor del material, por lo que si su diseño requiere un aislamiento específico, indíquelo durante la consulta y le confirmaremos las opciones disponibles entre los grados que suministramos.
Las especificaciones indicadas anteriormente se confirman para cada pedido durante la revisión de los planos. Envíenos su plano para obtener un presupuesto exacto.
No vendemos núcleos de estator de flujo axial estándar en stock. Cada núcleo se fabrica según las especificaciones del cliente. Para poder ofrecerle un presupuesto preciso, necesitamos la siguiente información:
Archivos de diseño
Dimensiones
Material
Comercial
Dado que el perfil de la ranura se produce mediante láser en lugar de mediante un troquel, un cambio de diseño durante el desarrollo no requiere nuevas herramientas. Esto permite realizar iteraciones en un prototipo antes de iniciar la producción en serie.
Los motores de flujo axial han despertado gran interés en vehículos eléctricos, aeronaves eVTOL y robótica debido a la forma en que se propaga su flujo magnético. En una máquina de flujo axial, el flujo atraviesa el entrehierro paralelamente al eje; la máquina se comporta como un disco en lugar de un cilindro.
Esta geometría aporta ventajas reales:
Alta densidad de par— La superficie activa entre el estator y el rotor es mayor para un tamaño de bastidor dado que en una máquina de flujo radial.
Longitud axial corta, menor peso— El motor es considerablemente más plano, lo cual es importante cuando el espacio de instalación es reducido.
Uso eficiente del material activo— debido a que el flujo magnético es corto y directo, se necesita menos hierro y cobre para obtener la misma producción.
Disipación de calor eficaz— El estator plano tiene una gran superficie expuesta en relación con su volumen, lo que ayuda a que el calor salga del bobinado.
Se adapta a una amplia gama de máquinas.— Motores de cubo, motores de tracción, unidades de propulsión para eVTOL, actuadores de articulaciones de robots y husillos industriales de alta velocidad.
La desventaja radica en el proceso de fabricación. Un núcleo de estator de flujo axial es más difícil de fabricar que uno cilíndrico: la precisión de las ranuras, la redondez y la planitud requieren tolerancias más estrictas, y dado que el núcleo se enrolla en lugar de apilarse, la geometría viene determinada por el bobinado y la calidad del corte, en lugar de por un troquel. Precisamente en eso nos centramos.
Vehículos eléctricos— Motores de tracción y accionamientos auxiliares donde se requiere una máquina compacta, ligera y de alto par. El acero eléctrico de calibre delgado ayuda a controlar las pérdidas en el núcleo a alta frecuencia eléctrica.
eVTOL y drones— unidades de propulsión donde la relación potencia-peso determina la carga útil y el alcance, y donde el formato plano se adapta perfectamente a un ala o brazo.
Robótica y robots humanoides— actuadores articulares que necesitan un par elevado en un recorrido axial corto.
Motores industriales y de alta velocidad— husillos, compresores y otras máquinas que funcionan a alta frecuencia eléctrica y se benefician del uso de materiales de calibre delgado.
El control de calidad en un núcleo de estator de flujo axial bobinado se centra en lo que no se puede corregir una vez formado el núcleo:
Los núcleos se embalan para proteger tres cosas: la superficie de acero contra el óxido y la humedad, la geometría contra la deformación durante el transporte y los bordes de las ranuras contra los daños causados por la manipulación.
Se utiliza el embalaje estándar de exportación, y el método de embalaje se puede ajustar a los requisitos del cliente para las líneas de alimentación automatizadas.
¿Qué es un núcleo de estator de flujo axial?Un núcleo de estator de flujo axial es el estator de un motor eléctrico en el que el flujo magnético atraviesa el entrehierro paralelamente al eje del motor. Debido a que la trayectoria del flujo es axial, el núcleo es un anillo plano en forma de disco, en lugar del conjunto cilíndrico ranurado que se utiliza en un motor de flujo radial. Los núcleos que fabricamos son núcleos bobinados: una tira de acero eléctrico se enrolla en el anillo y las ranuras se forman mediante láser.
¿En qué se diferencia un núcleo de estator de flujo axial de un núcleo de estator de flujo radial?La diferencia radica tanto en el campo magnético como en la estructura. En un motor de flujo radial, el flujo sale del eje radialmente y el estator rodea al rotor formando un cilindro; normalmente, el estator se construye como un conjunto de láminas perforadas. En un motor de flujo axial, el flujo discurre paralelo al eje, el estator y el rotor se enfrentan formando discos, y el núcleo del estator suele ser un anillo bobinado en lugar de un conjunto de láminas.
¿Pueden fabricar núcleos de estator de flujo axial según nuestro plano?Sí. La fabricación a medida es nuestro método de trabajo habitual; no suministramos núcleos de estator de flujo axial de un catálogo fijo. Envíenos un plano de la ranura o un modelo 3D y nuestro equipo de ingeniería confirmará la viabilidad y le enviará un presupuesto.
¿Con qué grosores de material trabajas?Trabajamos con acero eléctrico de 0,1 mm a 0,5 mm de espesor. Un material más delgado reduce las pérdidas por corrientes parásitas a frecuencias de funcionamiento más altas, razón por la cual los diseños de flujo axial de alta velocidad suelen especificar tiras de calibre delgado.
¿Qué diámetros y alturas de núcleo puede producir?Los diámetros y las alturas de los núcleos se personalizan según su diseño. El rango práctico depende del ancho de la tira, el espesor del material y la configuración del bobinado, por lo que lo confirmamos durante la revisión del plano en lugar de ofrecer un rango general. Envíenos sus requisitos y le daremos una respuesta precisa.
¿Necesitas fabricar un troquel de estampado para nuestro diseño?No. Dado que las ranuras se forman mediante láser, no se requiere un troquel para definir su perfil. Esto tiene dos consecuencias: la producción en pequeñas cantidades y la creación de prototipos resultan económicas, y modificar la geometría de la ranura durante el desarrollo evita la necesidad de adquirir nuevas herramientas.
¿Cuál es la cantidad mínima de pedido?Dado que no es necesario amortizar el costo de la matriz para el perfil de ranura, la cantidad mínima viene determinada por el tamaño del lote de producción, no por el costo de las herramientas. Por favor, contáctenos con su plano y la cantidad requerida.
¿Suministran solo el núcleo de la herida o con las ranuras ya cortadas?Sí, por favor, indíquenos en qué estado necesita el núcleo para su propio proceso de ensamblaje y le confirmaremos qué podemos suministrarle.
¿Es un núcleo de estator de flujo axial un conjunto de laminaciones?No necesariamente. Los núcleos de estator de flujo axial se pueden construir de varias maneras, y los que fabricamos son núcleos bobinados: la tira se enrolla formando un anillo en lugar de apilarse como láminas perforadas separadas. Los apilamientos de láminas pertenecen a la familia de núcleos de motor de flujo radial. Si su diseño se especificó como un apilamiento de láminas, envíenos el plano y le indicaremos si es adecuado para un núcleo bobinado.
¿Cómo se controla la precisión de las ranuras y la geometría del núcleo?La posición y el tamaño de las ranuras se definen mediante el programa láser y se comparan con el plano. En el núcleo, los parámetros importantes son la redondez del diámetro exterior, la planitud y la altura del núcleo, ya que el bobinado tiende a hacer que el contorno exterior siga el patrón de las ranuras en lugar de un círculo perfecto. Estos parámetros se verifican en el núcleo terminado antes del empaquetado.
¿Es mayor la eficiencia de un motor de flujo axial que la de un motor de flujo radial?No automáticamente. El rendimiento de una máquina de flujo axial depende del diseño, la aplicación y la calidad de fabricación de sus componentes. Lo que sí podemos afirmar con seguridad es que el núcleo del estator influye enormemente en el resultado: la precisión de las ranuras, su redondez, su planitud y el estado de los bordes cortados se reflejan directamente en las pérdidas del núcleo y en el comportamiento térmico del motor.
¿Qué información necesita para obtener un presupuesto?Se requiere un plano o modelo 3D de la ranura, grado y espesor del material (0,1–0,5 mm), número y tipo de ranura, diámetro exterior e interior, altura del núcleo, tolerancias dimensionales y requisitos de redondez/planitud, cantidad y cualquier tratamiento superficial necesario. Si aún no dispone de un plano final, envíenos lo que tenga y le indicaremos qué falta.
¿Cuánto tiempo tarda la producción?El plazo de entrega depende del programa de producción vigente y del material necesario. Confirmamos la fecha en el presupuesto, en lugar de indicar un plazo de entrega estándar.
Envíenos su dibujo, las especificaciones del material o incluso un boceto con las dimensiones; nuestro equipo de ingeniería lo revisará y le enviará un presupuesto y un plan de producción realista.
Qué enviar: Dibujo de la ranura o modelo 3D, grado y espesor del material, número de ranuras, diámetro exterior e interior, altura del núcleo, cantidad.
