Núcleo del motor radial

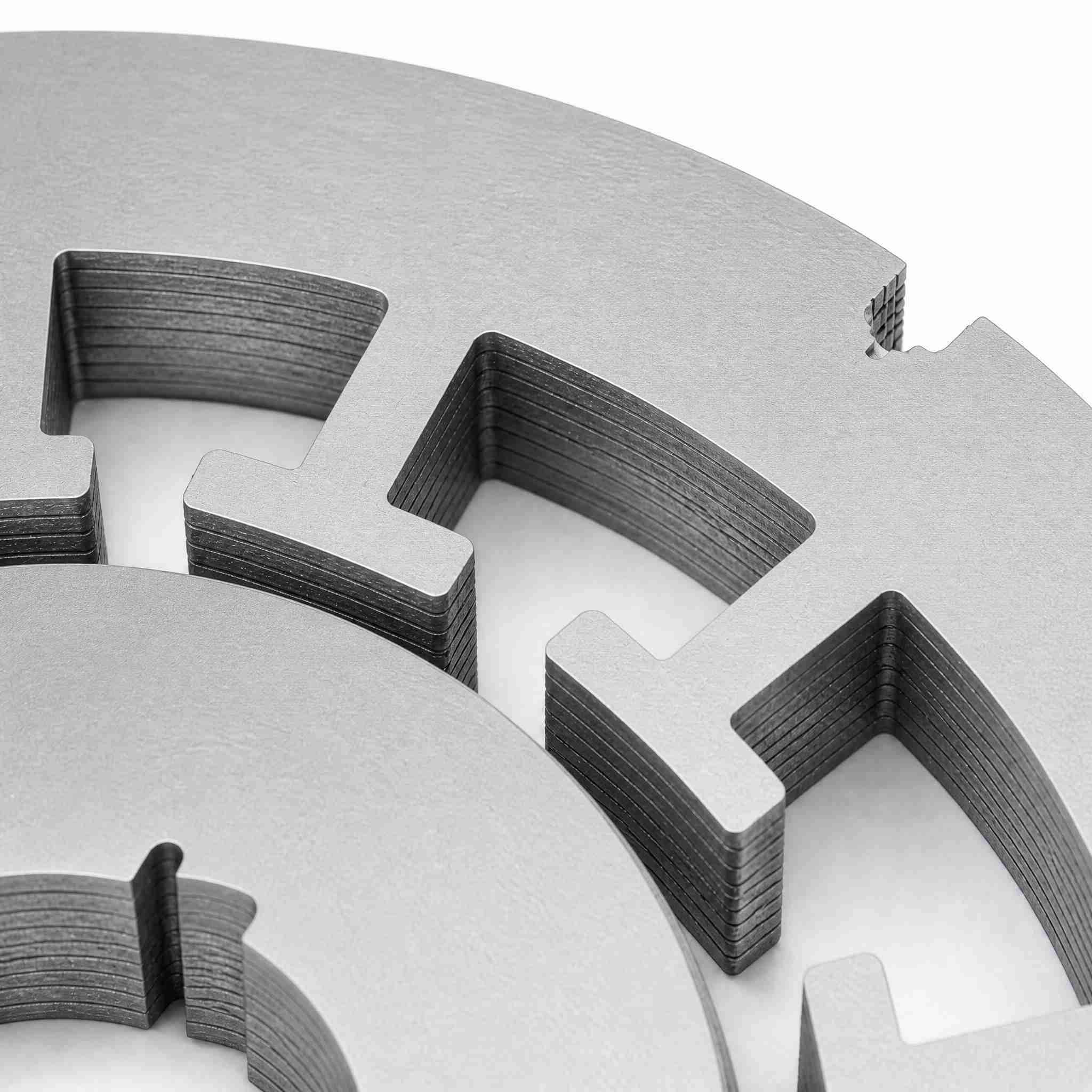

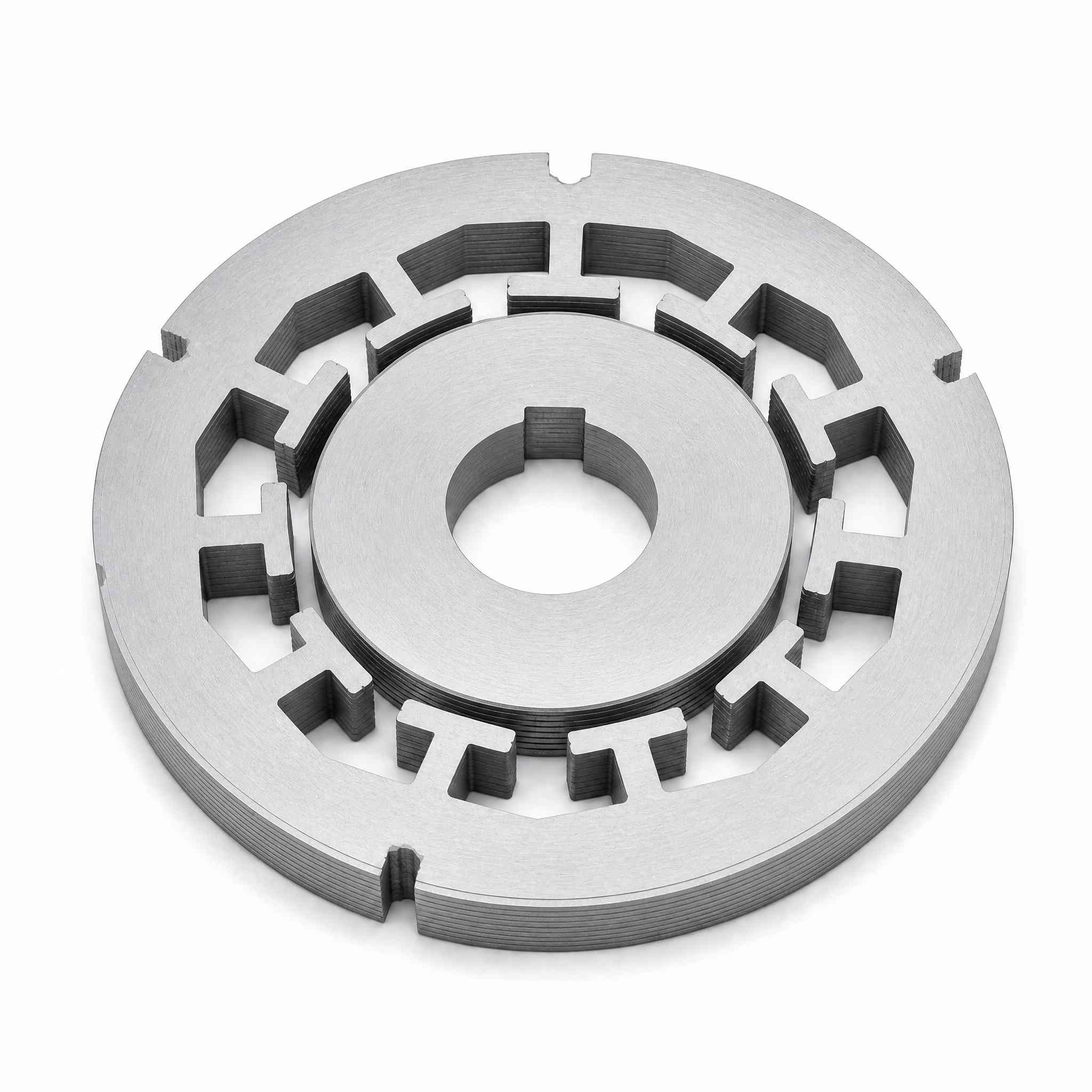

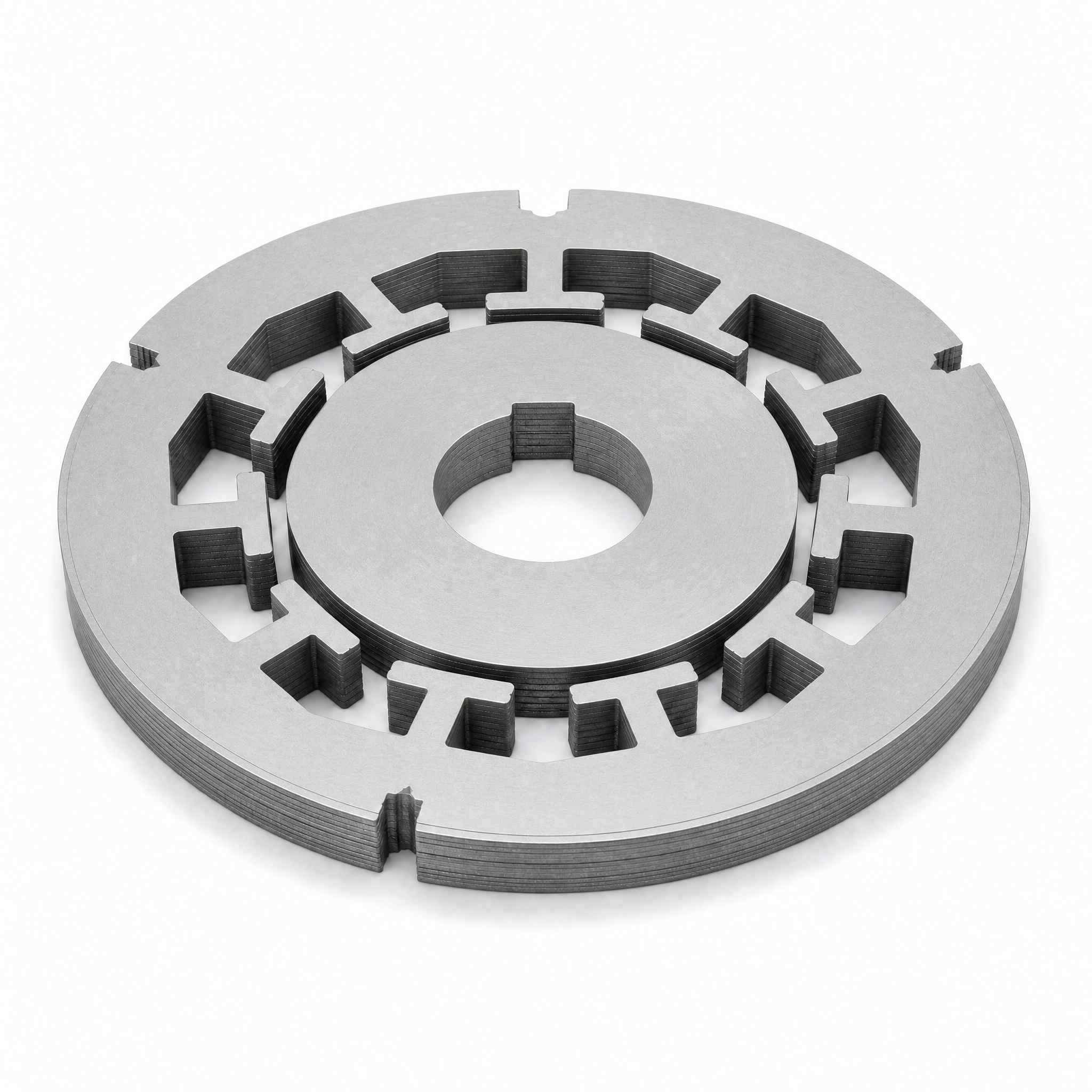

Shunge Steel fabrica núcleos de motores radiales a medida en Foshan, Guangdong, China: núcleos de estator y rotor construidos a partir de láminas de acero eléctrico estampado y apilados según las dimensiones que requiera el diseño de su motor.
El motor de flujo radial es la máquina cilíndrica utilizada en la gran mayoría de los motores eléctricos. Su núcleo estator es un anillo de láminas ranuradas apiladas a lo largo del eje, y su núcleo rotor es el conjunto correspondiente que gira en su interior. Por lo tanto, un núcleo de motor radial es unpila de laminación estampadaEl troquel de estampado, el método de apilamiento y el control de rebabas son los factores que determinan el rendimiento del núcleo terminado.
Cada núcleo se fabrica según el plano del cliente. Usted nos envía el perfil de laminación, la geometría de la ranura, el diámetro exterior e interior, la altura de apilamiento, el grado del material, el método de apilamiento y los requisitos de tolerancia. Nosotros revisamos el diseño, cotizamos las herramientas y fabricamos los núcleos.
Origen del producto :
CHINAPuerto de embarque :
NANSHA/SHEKOUPago :
TTLa geometría de la ranura, el perfil del diente y el contorno de la laminación se forman mediante una matriz de estampado. La matriz determina cómo será el núcleo: la precisión de la posición de la ranura, la uniformidad del ancho del diente y la repetibilidad del perfil comienzan aquí y no mejoran posteriormente.
Antes de cotizar, revisamos su plano de laminación, confirmamos el método de troquelado y producimos una primera muestra para su aprobación antes de fabricar el lote completo.
Los núcleos laminados se mantienen unidos de varias maneras, dependiendo de su diseño y de su propio ensamblaje posterior:
Durante la producción se realizan controles dimensionales según el plano y las especificaciones del pedido: perfil de la ranura, diámetro exterior e interior, altura de apilamiento, perpendicularidad y estado de las rebabas.
Diseños comunes que nos piden que produzcamos:
La viabilidad de su diseño específico se confirma en la etapa de revisión de los planos.
Los núcleos de los motores radiales están fabricados de acero eléctrico:
El grosor de las láminas afecta a las pérdidas en el núcleo: las láminas más finas reducen las pérdidas por corrientes parásitas a frecuencias eléctricas más altas, y las láminas más gruesas son más económicas cuando la frecuencia es más baja.
Para cotizar un núcleo de motor radial necesitamos:
Si aún no se han resuelto algunos de estos puntos, envíenos la información que tenga; confirmaremos los detalles restantes antes de enviarle un presupuesto.
Las dos familias de motores necesitan núcleos diferentes, y la diferencia comienza con el proceso de fabricación.
Aflujo radialEl motor es cilíndrico: el flujo magnético atraviesa el entrehierro radialmente, el estator es un conjunto de láminas estampadas y el plano de las láminas es perpendicular al eje. Esta es la configuración utilizada en la mayoría de los motores industriales, bombas, compresores, servomotores y motores de tracción para vehículos eléctricos actuales.
Unflujo axialEl motor tiene forma de disco: el flujo magnético atraviesa el entrehierro paralelamente al eje, y el estator está construido con un núcleo bobinado. Nuestros núcleos de flujo axial están bobinados con fleje de acero eléctrico y las ranuras se forman mediante láser.
Si no está seguro de cuál necesita su diseño, envíenos el dibujo y le diremos qué tipo de núcleo es; y si se trata de un diseño de flujo axial, le indicaremos nuestro núcleo de estator de flujo axial.
Los núcleos se embalan para protegerlos contra la oxidación, la humedad y la deformación durante el transporte. El embalaje anticorrosivo y el embalaje para exportación se utilizan de forma estándar.
¿Qué es un núcleo de motor radial?El núcleo de un motor radial es el núcleo magnético de un motor de flujo radial, construido como una pila de láminas de acero eléctrico estampado. Consta de un núcleo estator, que aloja los devanados, y un núcleo rotor, que gira en su interior. El plano de las láminas es perpendicular al eje.
¿Sus núcleos radiales son laminados o bobinados?Los núcleos de los motores radiales son laminados: se fabrican mediante estampado de acero eléctrico y se apilan. Para nuestros núcleos de flujo axial, que pertenecen a una línea de productos diferente, se utiliza una construcción bobinada.
¿Pueden fabricar núcleos de motores radiales según nuestro plano?Sí. Envíenos un dibujo de laminación o un modelo 3D y lo revisaremos, confirmaremos su viabilidad y le cotizaremos el utillaje y el precio unitario.
¿Qué espesores de material utiliza para los núcleos radiales? Está disponible en tamaños de 0,1 a 0,5 mm.
¿Qué métodos de apilamiento puede proporcionar? Enclavamiento, soldadura, unión, remachado.
¿Cómo se controla la altura de la fresa? Las rebabas se controlan en la matriz y se verifican durante la producción según las especificaciones acordadas.
¿Pueden suministrar láminas sueltas en lugar de núcleos apilados?Sí, podemos suministrar láminas estampadas sin apilar para los clientes que las apilan en su propia línea de producción.
¿Cuál es la cantidad mínima de pedido? Admitimos muestras cortadas con alambre, con una cantidad mínima de pedido (MOQ) de 10 unidades.
¿Cuánto tiempo lleva la fabricación de las herramientas y la producción? Para pedidos al por mayor, el período de fabricación del molde suele ser de unos 35 días, y el plazo de entrega del producto es de aproximadamente 50 días.
¿Proporcionan informes de inspección o certificados de materiales?La inspección se realiza de acuerdo con los planos y especificaciones acordados. Si necesita una inspección por parte de un tercero, le rogamos que nos lo comunique con antelación.
