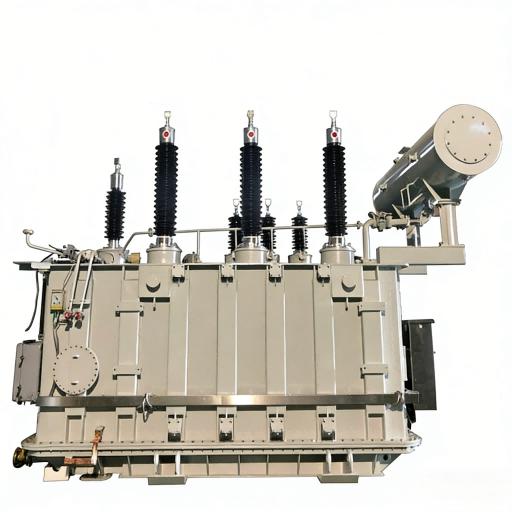

Transformador sumergido en aceite serie S11 de 10 kV a 35 kV

I. Características del producto

El núcleo utiliza láminas de acero al silicio de grano orientado de alta calidad y permeabilidad, con una unión totalmente oblicua, sin perforaciones y una estructura de apilamiento escalonado multietapa, lo que reduce eficazmente la resistencia magnética, las pérdidas en vacío y el ruido de funcionamiento. La superficie del núcleo cuenta con un revestimiento aislante a prueba de humedad y óxido.

Los devanados están fabricados con hilo de cobre libre de oxígeno de alta pureza, lo que proporciona una excelente conductividad, baja generación de calor y alta resistencia mecánica. El devanado de alta tensión tiene una estructura cilíndrica/en capas, mientras que el devanado de baja tensión tiene una estructura helicoidal, lo que garantiza una distribución uniforme de las ampervueltas, un amplio margen de aislamiento y una gran capacidad de resistencia a los cortocircuitos.

La estructura del tanque de aceite, completamente sellada y con placas corrugadas, aísla por completo el aceite del aire exterior, evitando su oxidación y el envejecimiento por humedad, prolongando la vida útil del aislamiento y permitiendo un funcionamiento sin mantenimiento a largo plazo. Las placas corrugadas también disipan el calor y compensan la expansión volumétrica del aceite, lo que se traduce en una mayor eficiencia de disipación térmica.

La carcasa del transformador se somete a procesos de secado al vacío e inyección de aceite al vacío, y el material aislante se impregna completamente, lo que garantiza un rendimiento de aislamiento estable y fiable, una alta resistencia a la temperatura y su idoneidad para un funcionamiento continuo a largo plazo.

El equipamiento estándar incluye válvulas de alivio de presión, indicadores de temperatura y nivel de aceite, y juntas de estanqueidad, que proporcionan protección contra sobretensiones, control de fugas de aceite y funciones de advertencia de anomalías para un funcionamiento más seguro.

La estructura general es compacta y robusta, resistente a los impactos durante el transporte, funciona con bajo nivel de ruido y presenta un diseño de calibre estándar, lo que permite su montaje en exteriores sobre el suelo, en postes o su instalación integrada en subestaciones transformadoras, adaptándose a diversos entornos de instalación.

II. Ventajas de rendimiento

Pérdidas ultrabajas, alta eficiencia y ahorro de energía, lo que reduce significativamente el consumo eléctrico y los costes de electricidad durante el funcionamiento a largo plazo; funcionamiento silencioso, respetuoso con el medio ambiente, que cumple con los requisitos de control de ruido en zonas residenciales y comerciales; diseño totalmente sellado, sin necesidad de mantenimiento, sin necesidad de lubricación ni cambio periódicos; aislamiento fiable, mayor vida útil, con una vida útil total de más de 20 años; excelente disipación de calor, gran capacidad de sobrecarga, capaz de soportar sobrecargas a corto plazo y fluctuaciones de carga; fuerte resistencia a cortocircuitos, que resiste eficazmente los impactos de cortocircuito y garantiza la continuidad del suministro eléctrico.

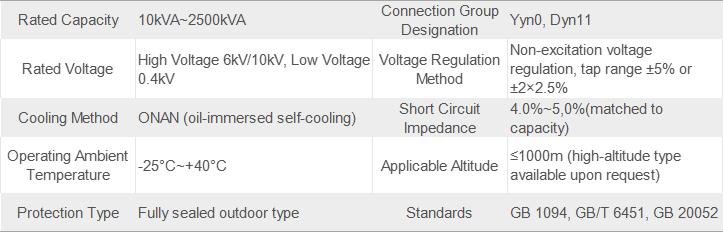

III. Parámetros técnicos

IV. Ámbito de aplicación

Suministro eléctrico para redes eléctricas urbanas y rurales nuevas y modernizadas, proyectos de ingeniería municipal, comunidades residenciales, escuelas y hospitales;

Distribución de energía eléctrica para plantas industriales, minas, empresas metalúrgicas, químicas y de materiales de construcción;

Suministro eléctrico para complejos comerciales, edificios de oficinas, hoteles y centros de datos;

Subestaciones prefabricadas, transformadores exteriores para postes, suministro eléctrico temporal y proyectos de infraestructura.

V. Garantía de calidad

Las materias primas se seleccionan rigurosamente y se aplica un control de calidad durante todo el proceso;

Los productos se someten a pruebas exhaustivas que incluyen la relación de espiras, la resistencia de CC, la tensión de resistencia, las pérdidas, el aumento de temperatura y las descargas parciales antes de salir de fábrica;

Se proporcionan certificados de producto, informes de pruebas de fábrica, manuales de instrucciones y un servicio integral de asistencia técnica y garantía posventa.
