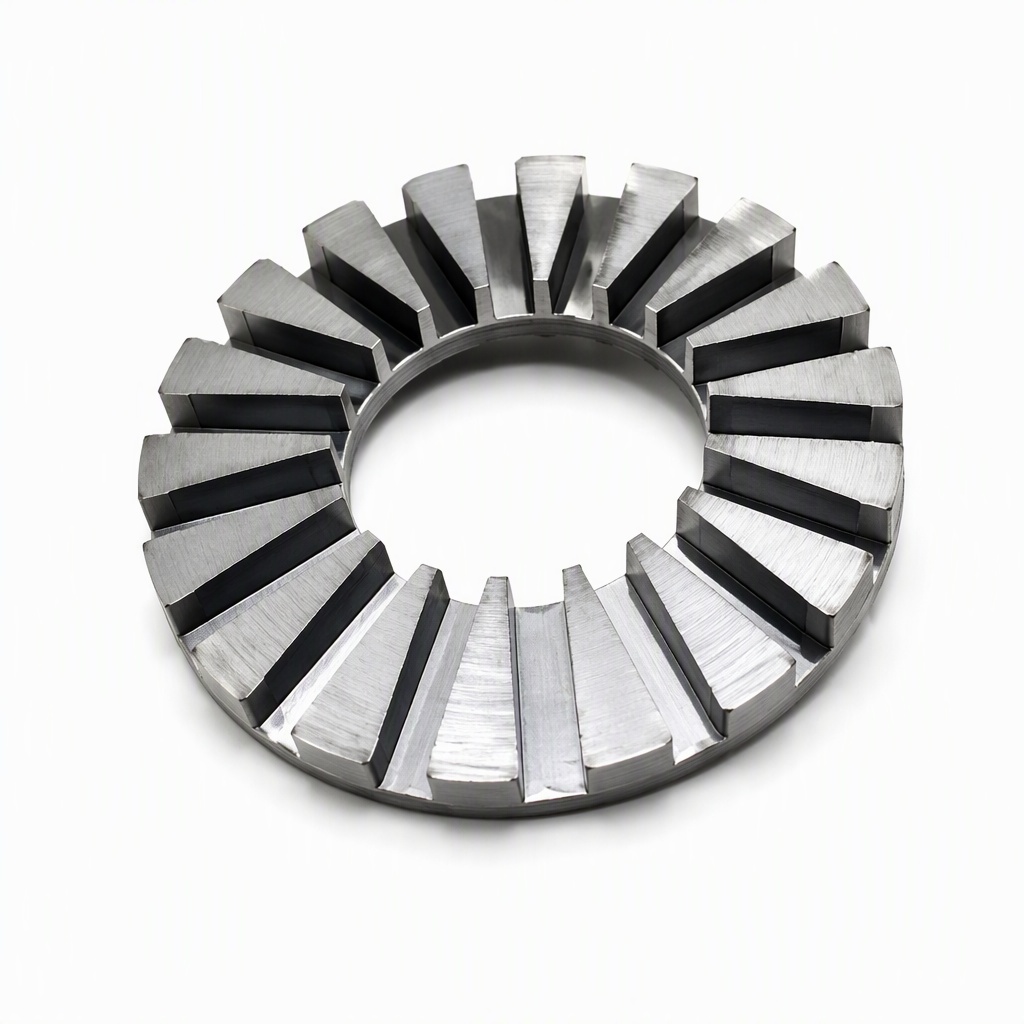

Núcleo de acero al silicio del estator de motor de flujo axial personalizado para articulación robótica, núcleo de disco de servomotor de alto par, OEM, MOQ 10 unidades

Descripción general de ingeniería: Núcleos de estator de micromotores de flujo axial de precisión

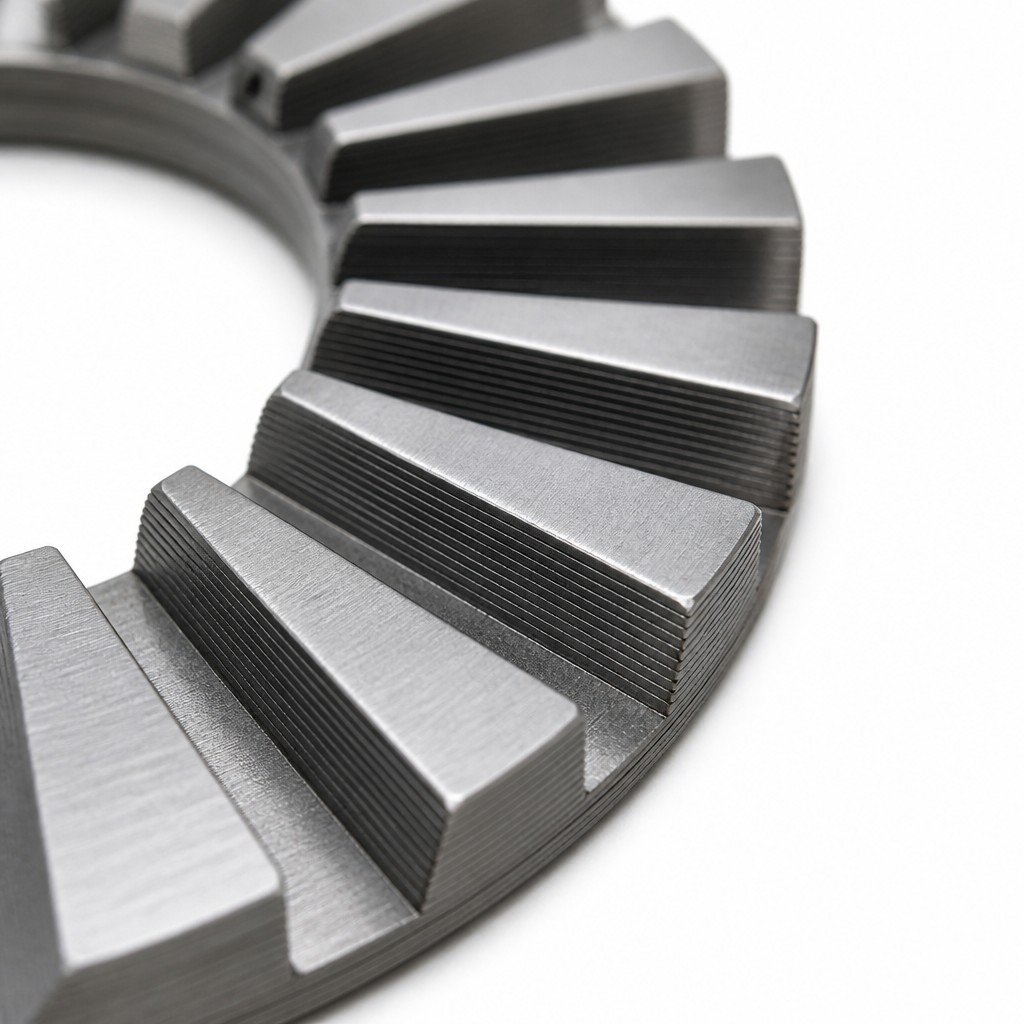

Shunge Steel fabrica núcleos de estator para micromotores de flujo axial de alta precisión y diseño personalizado en Foshan, Guangdong, China. Diseñados específicamente para sistemas de movimiento miniatura de alto par y ultracompactos, nuestros núcleos de flujo axial bobinados ofrecen una densidad de potencia excepcional en espacios axiales reducidos donde los micromotores cilíndricos convencionales (de flujo radial) no caben.

A diferencia de los estatores de micromotores radiales tradicionales que dependen de herramientas de laminación estampada complejas, nuestros núcleos de microestator de flujo axial se producen mediante el bobinado de precisión de tiras de acero eléctrico ultrafinas (de 0,10 mm a 0,35 mm), seguido de un corte láser CNC de alta precisión para formar perfiles de dientes y ranuras personalizados (como geometrías de 6, 8 o 12 ranuras, o geometrías sesgadas personalizadas). Este proceso elimina las costosas inversiones en matrices de estampado, lo que permite la creación rápida de prototipos, iteraciones de diseño flexibles y una fabricación en serie altamente rentable para herramientas médicas, robótica, dispositivos ópticos y microactuadores aeroespaciales.

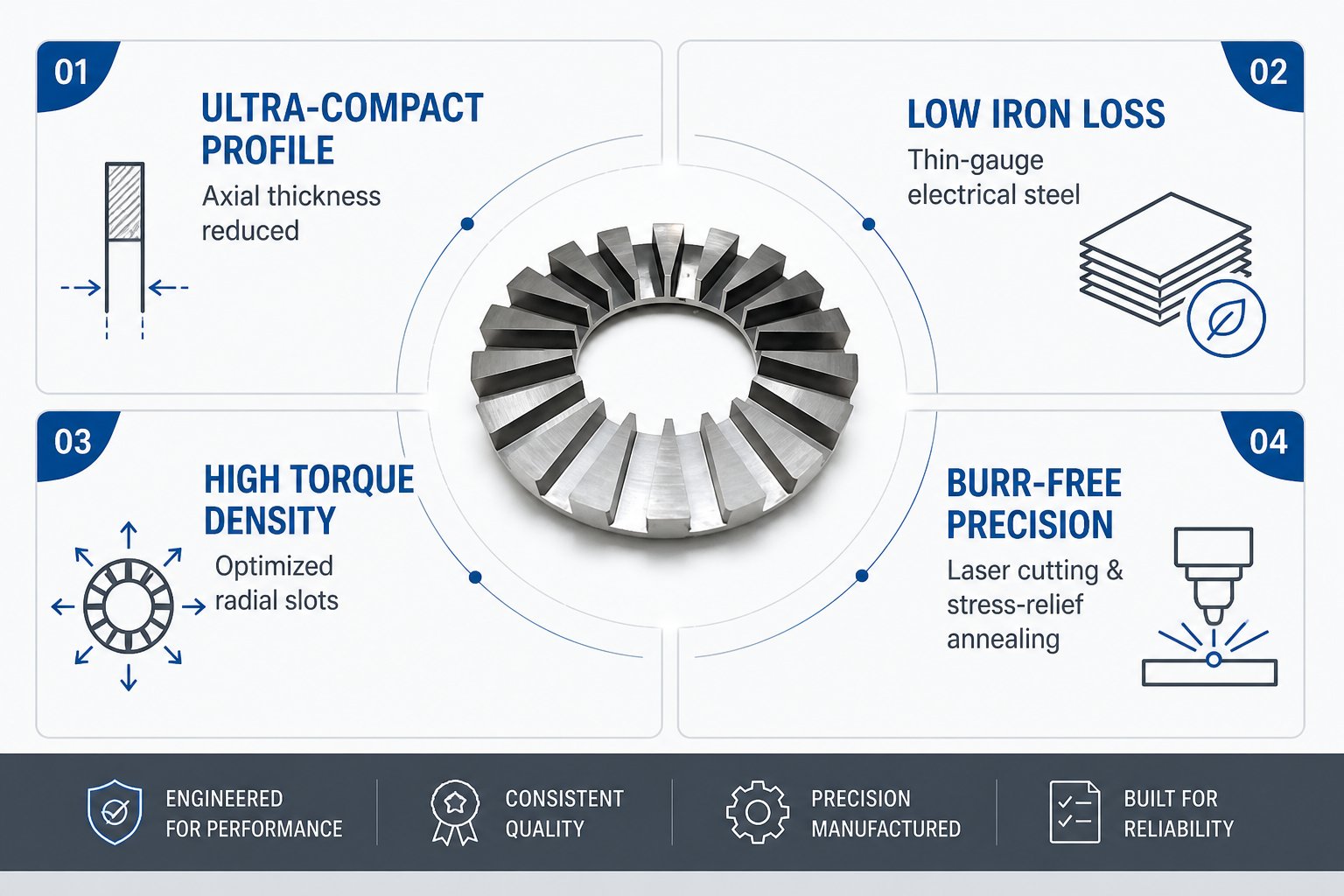

Principales ventajas técnicas de los núcleos de micromotores Shunge

• Microenvolvente ultracompacta y alta densidad de torque.La topología de disco plano permite que el flujo magnético interactúe sobre una gran superficie activa paralela al eje, generando una densidad de par hasta 2 veces mayor por unidad de volumen en comparación con los micromotores cilíndricos convencionales.
• Coste de utillaje cero gracias al ranurado láser CNC.Los perfiles de ranura, el número de dientes, el ancho de ranura y las aberturas de montaje centrales se generan completamente mediante corte láser programable. Los cambios de ingeniería y las iteraciones de prototipos no requieren troqueles de estampado.
• Tira de acero ultrafina y reducción de pérdidas de alta frecuencia.Disponible en grados de acero eléctrico ultrafinos (0,10 mm, 0,15 mm, 0,20 mm y 0,35 mm), lo que reduce significativamente las pérdidas por corrientes parásitas durante el funcionamiento de micromotores a ultra alta velocidad o alta frecuencia.
• Plancha trasera continua sin costuras con bobinado de cinta: Fabricado a partir de una tira continua de acero eléctrico enrollada, lo que elimina los espacios de aire entre segmentos, estabiliza el circuito magnético y minimiza el par de torsión y la vibración acústica en instrumentos de precisión.
• Precisión dimensional submilimétricaEl control láser de precisión mantiene las tolerancias de posición de las ranuras dentro de ±0,03 mm y las alturas de rebaba por debajo de 0,015 mm, protegiendo así el delicado aislamiento del microbobinado.

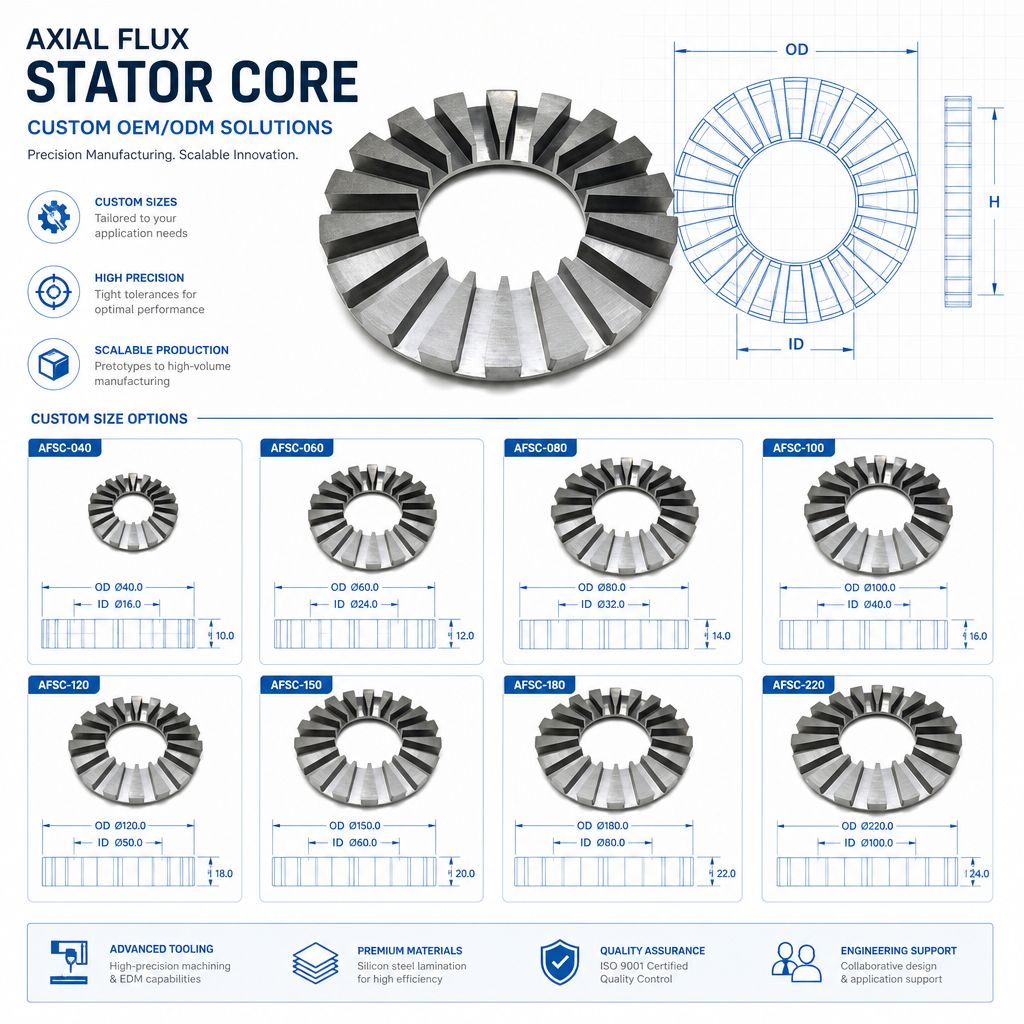

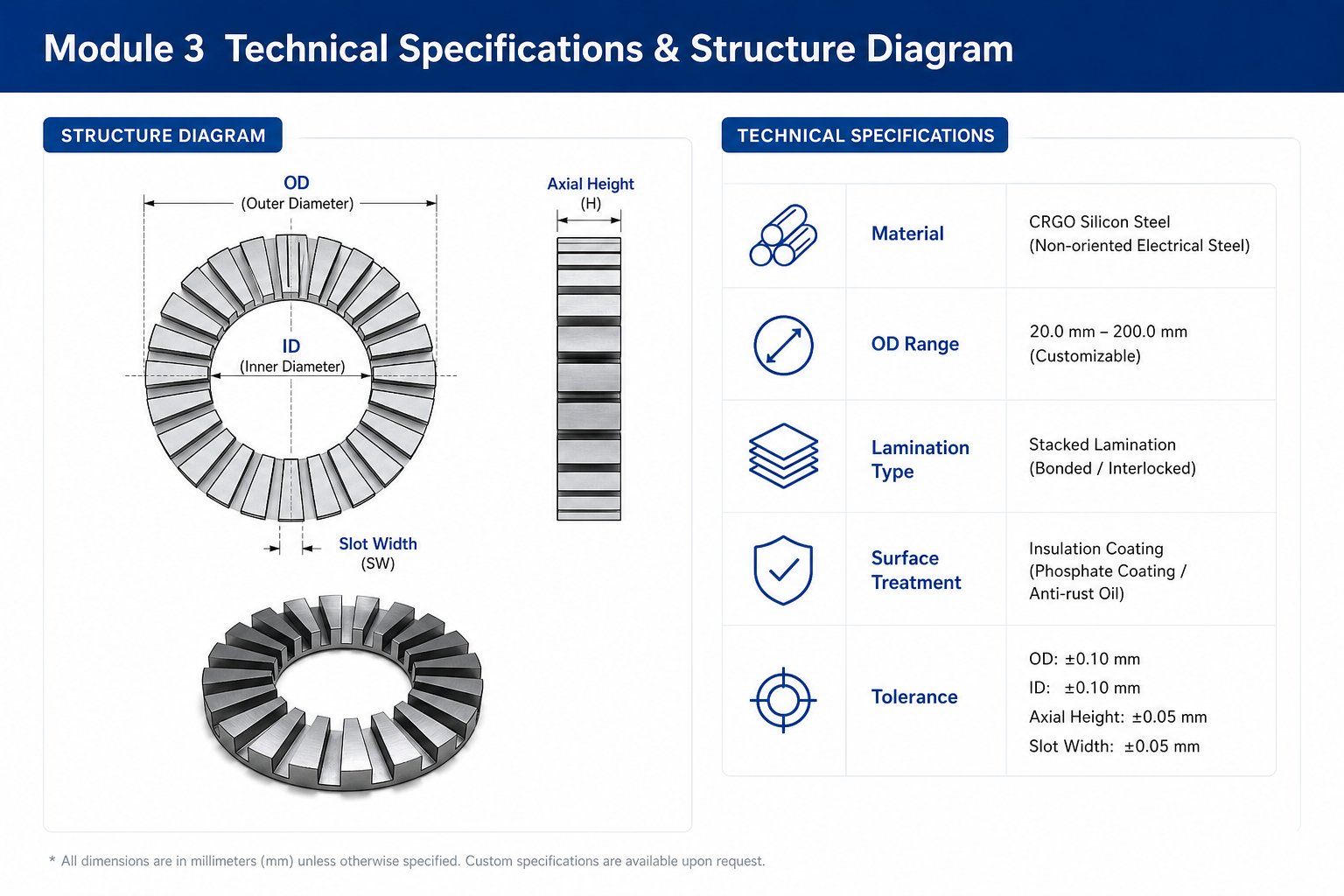

Especificaciones técnicas y matriz de parámetros

Escenarios de aplicación de micromotores de alta precisión

Nuestros núcleos de estator de micromotores de flujo axial personalizados proporcionan la base magnética ideal para aplicaciones de micromovimiento de alta gama:

• Dispositivos médicos y herramientas quirúrgicas eléctricas: Estatores micro BLDC ultrasilenciosos y de baja vibración para taladros óseos quirúrgicos, piezas de mano dentales, bombas de infusión de precisión y centrífugas de laboratorio.

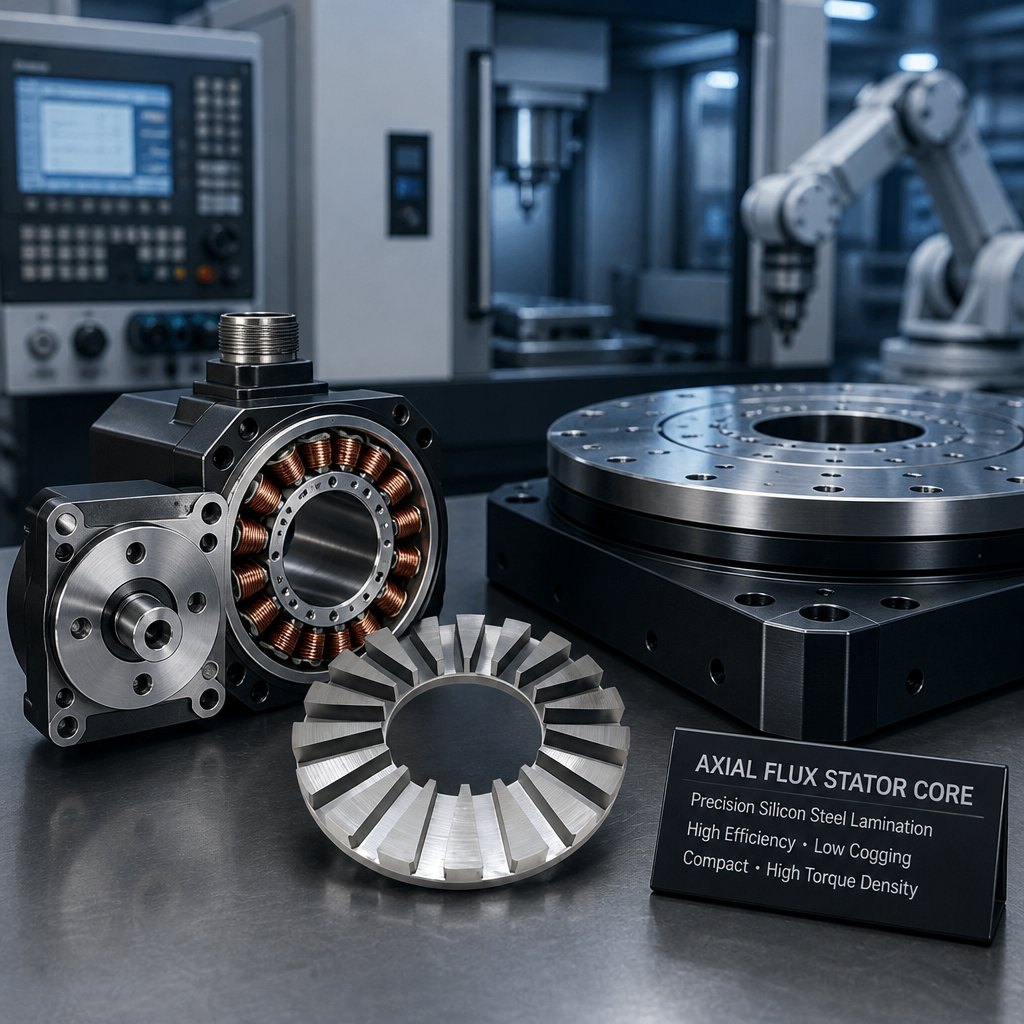

• Robótica humanoide y microarticulaciones biónicasSu formato tipo panqueque se ajusta perfectamente al interior de dedos robóticos en miniatura, rotadores de muñeca y actuadores de articulaciones de exoesqueletos donde se requiere un par máximo elevado en una profundidad axial limitada.
• Cardanes ópticos de precisión y escáneres láser: Bajo par de torsión y alta resolución angular para cardanes de cámaras de UAV multieje, espejos de escaneo LiDAR y plataformas de seguimiento óptico.
• Bombas industriales en miniatura y manipulación de semiconductores: Funcionamiento continuo de alta eficiencia para bombas microdosificadoras químicas, robots de posicionamiento de obleas al vacío y microválvulas aeroespaciales.

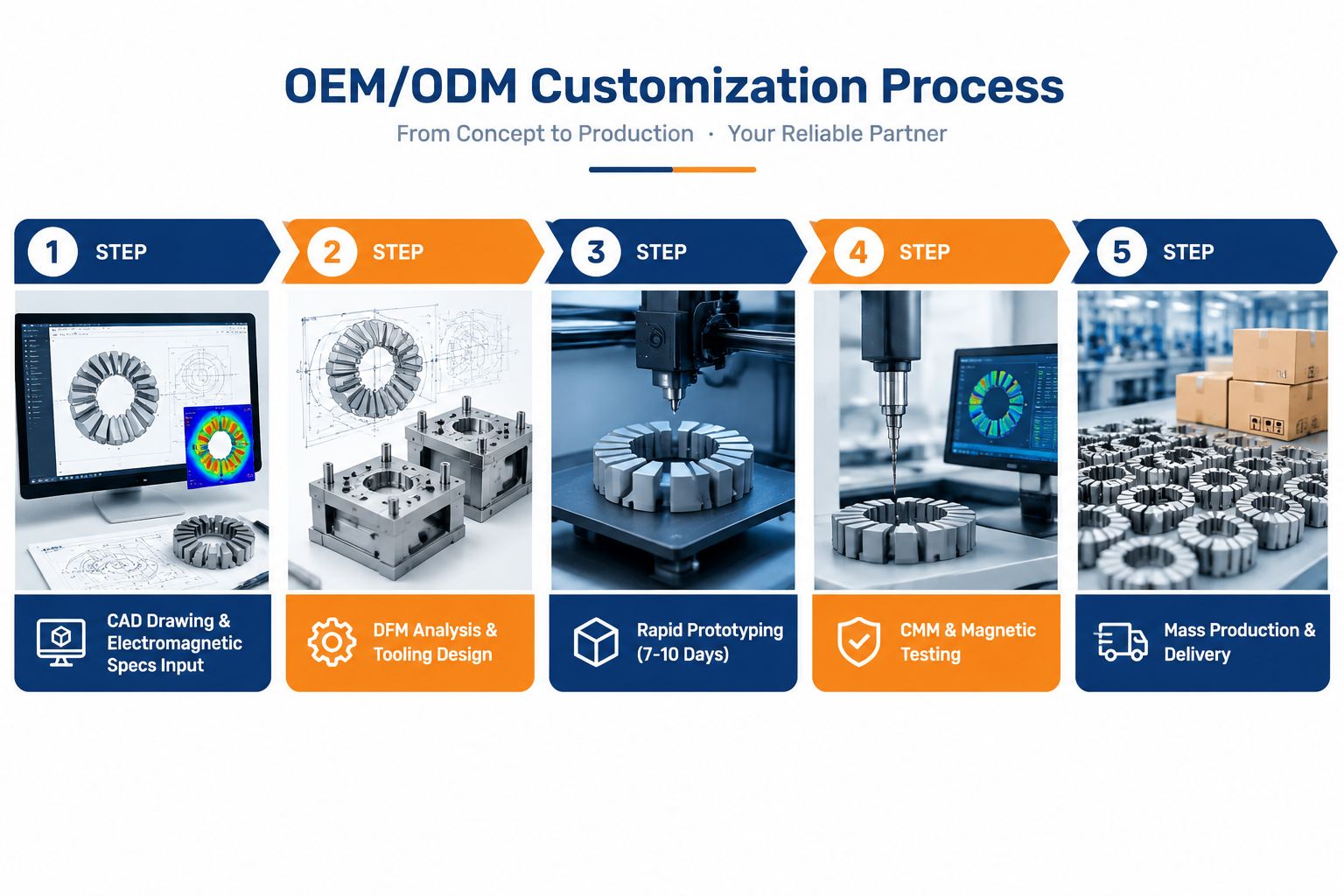

Flujo de trabajo de prototipado y personalización de principio a fin

1. Revisión de planos y especificacionesEnvíe sus planos CAD 2D/3D (DXF, DWG, STEP) o parámetros dimensionales (diámetro exterior, diámetro interior, altura, número de ranuras). Nuestro equipo de ingeniería revisará la viabilidad magnética y la alineación de tolerancias.
2. Bobinado de tiras de precisiónLa tira de acero eléctrico enrollada se somete a un control de tensión en circuito cerrado para lograr las dimensiones exactas del disco y una alta densidad de apilamiento.
3. Ranurado láser CNCLas líneas de corte láser multieje programables forman aberturas de ranuras, orificios de montaje y perfiles dentados con una precisión ultra afilada y bordes limpios.
4. Desbarbado y tratamiento de superficiesEl desbarbado de precisión elimina las rebabas microscópicas de los bordes; los núcleos pueden someterse a un recocido de alivio de tensiones o a la impregnación con barniz, según sea necesario.
5. Verificación de calidad y envío rápidoLos núcleos terminados se someten a controles dimensionales y de redondez completos en dispositivos de prueba antes de su embalaje seguro para la exportación.

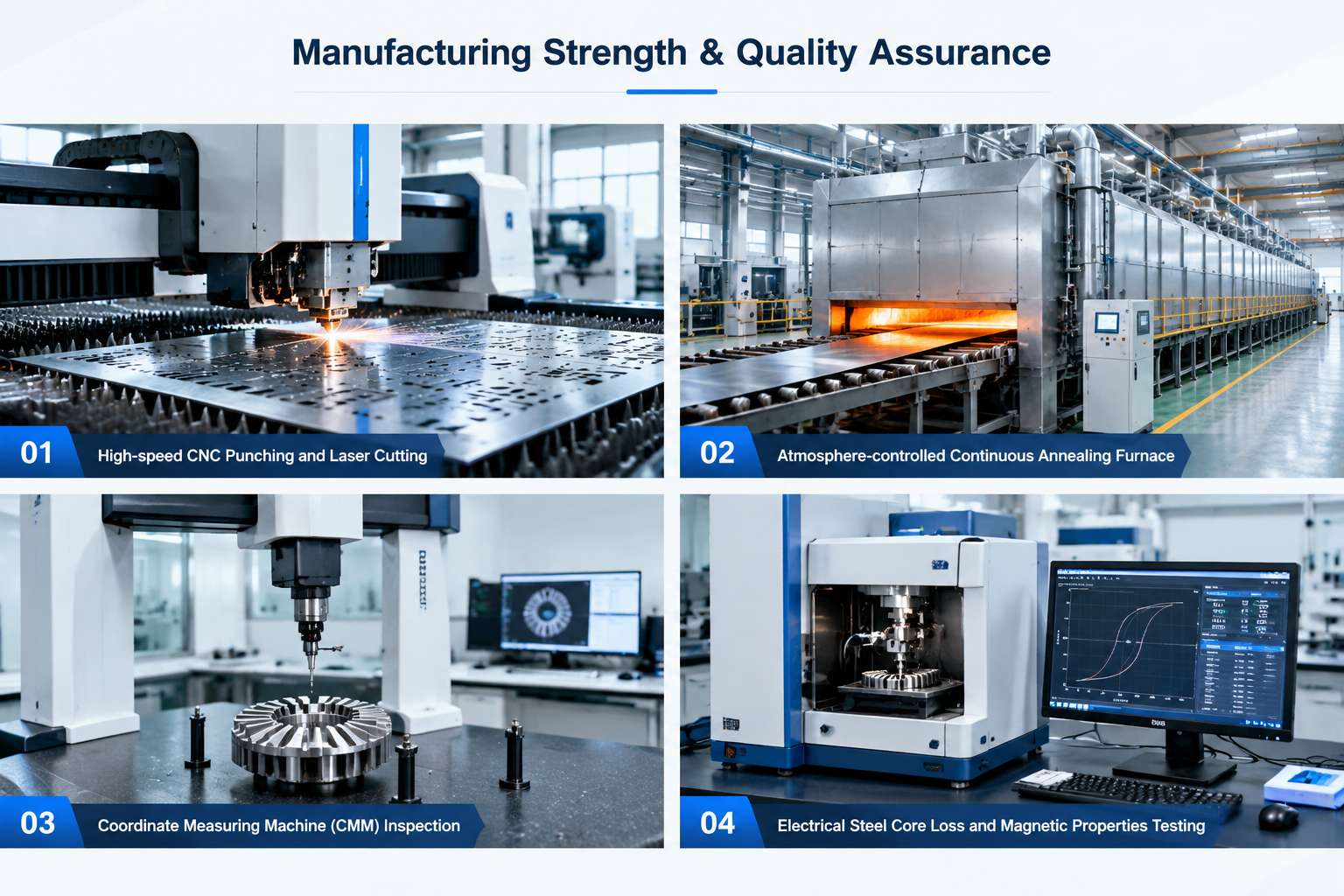

Estándares rigurosos de garantía de calidad

• Verificación de bobinas en brutoLas bobinas de acero eléctrico en bruto se someten a pruebas de permeabilidad magnética y pérdida específica en el núcleo (W/kg) mediante probadores de marco Epstein antes de ser cortadas.
• Densidad de bobinado y alineación de capas: El control estricto de la tensión de bobinado garantiza un factor de apilamiento ≥96,5% con un espesor de pared radial uniforme.
• Inspección dimensional de ranuras cortadas con láserLos proyectores de perfiles ópticos de alta magnificación garantizan que el ancho del diente, la apertura de la ranura y la profundidad radial se mantengan estrictamente dentro de ±0,03 mm.
• Verificación de redondez y planitud: Las máquinas de medición por coordenadas (CMM) de precisión y los comparadores de cuadrante verifican la redondez del diámetro exterior y la planitud de la cara axial (≤0,08 mm).

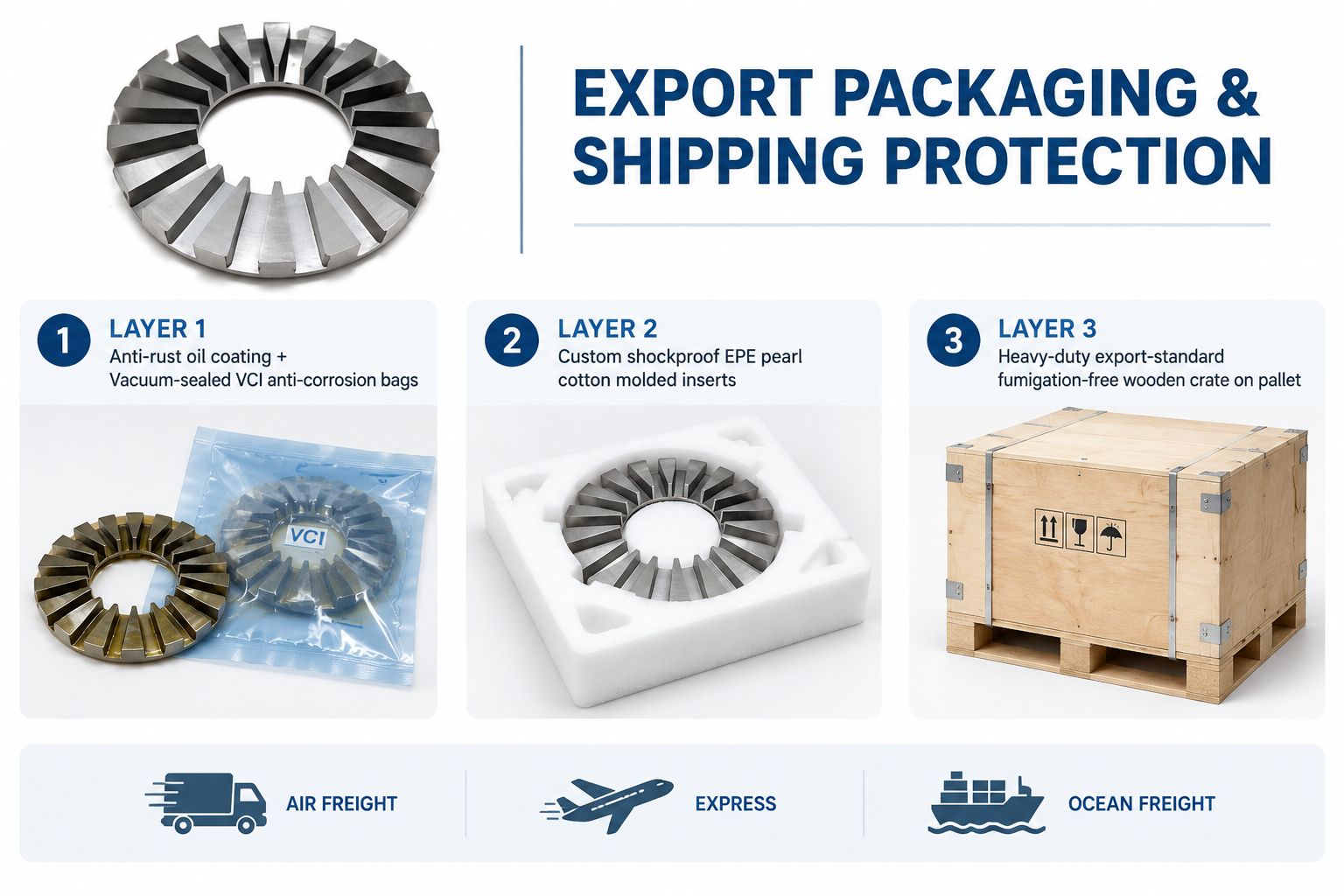

Protección del embalaje y la logística de exportación

• Sellado de barrera VCI a prueba de humedad: El revestimiento individual con inhibidor de corrosión por vapor protege las superficies de acero eléctrico finamente molidas contra la humedad marina y la oxidación.
• Bandejas de espuma moldeadas a medidaLas bandejas de espuma cortadas con CNC y con sistema de absorción de impactos evitan la deformación de los dientes de la ranura y el contacto con los bordes durante el transporte.
• Embalaje reforzado para exportación: Empaquetado en cajas de cartón corrugado de alta resistencia o en cajas de madera contrachapada sin fumigación para su envío por vía aérea y marítima a nivel mundial.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la principal ventaja de un núcleo de micromotor de flujo axial en comparación con un micromotor de flujo radial?
A: Un micromotor de flujo axial utiliza un campo magnético axial que atraviesa el entrehierro paralelo al eje del rotor. Esta geometría en forma de disco maximiza la superficie activa generadora de par dentro de una longitud axial extraordinariamente corta, lo que proporciona hasta el doble de densidad de par que los motores radiales cilíndricos, a la vez que reduce significativamente el peso total del accionamiento.

P2: ¿Necesitamos pagar por las herramientas o los troqueles de estampado para fabricar un micronúcleo personalizado de 6 o 12 ranuras?
R: No. Dado que las ranuras y la forma de los dientes se crean mediante corte láser CNC de alta precisión sobre núcleos bobinados, no hay ningún coste de utillaje para troqueles. Puede modificar la geometría de las ranuras o probar prototipos con diferentes cantidades de dientes sin necesidad de adquirir troqueles nuevos.

P3: ¿Qué opciones de espesor de acero eléctrico ofrecen para micromotores de alta velocidad?
A: Procesamos habitualmente tiras de acero eléctrico ultrafinas con espesores que van desde 0,10 mm, 0,15 mm y 0,20 mm hasta 0,35 mm. Para micromotores de alta velocidad que operan a altas frecuencias eléctricas, un material más delgado reduce drásticamente las pérdidas por corrientes parásitas en el núcleo y el aumento de temperatura.

P4: ¿Puede Shunge Steel fabricar estatores en miniatura con orificios centrales huecos?
R: Sí. Los diámetros interiores se pueden personalizar hasta Ø 8 mm o ampliar para adaptarse a diseños de ejes huecos, trayectorias de haces ópticos, anillos colectores o enrutamiento interno de cables para articulaciones robóticas.

P5: ¿Cuál es el tiempo de entrega de los prototipos de núcleos de micromotores?
R: Gracias a nuestro proceso de fabricación láser sin troqueles, los prototipos de ingeniería se producen, inspeccionan y envían normalmente en un plazo de 7 a 15 días hábiles tras la aprobación del dibujo CAD.
