¿Qué acero se utiliza en los transformadores?

Transformadores Son componentes esenciales de los sistemas electrónicos y de potencia modernos, y su rendimiento depende en gran medida de los materiales metálicos utilizados. La siguiente información resume los principales materiales metálicos utilizados en los transformadores y sus características clave para ayudarle a comprenderlos rápidamente.

Materiales básicos:

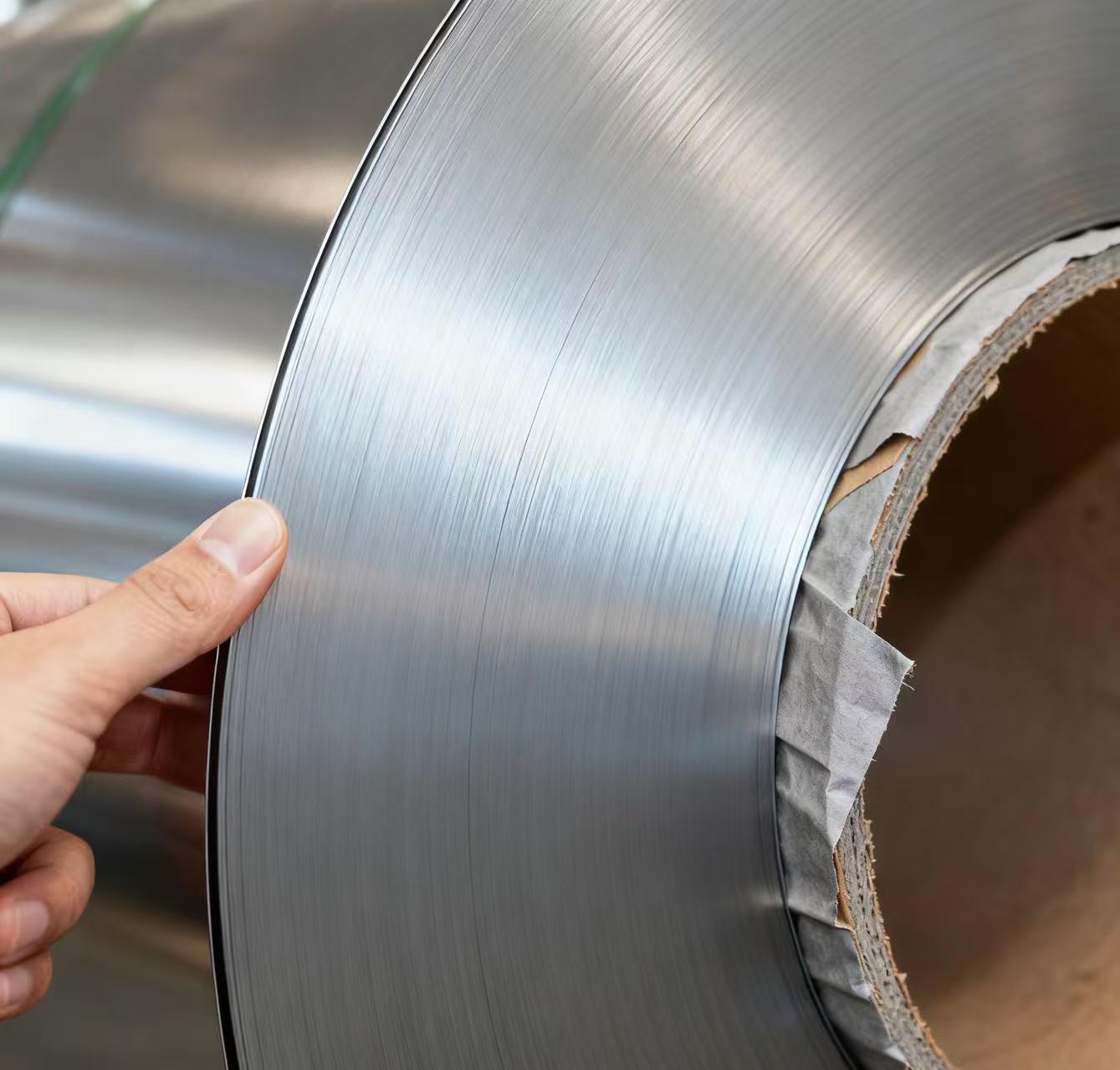

1. Acero al silicio (acero eléctrico)El acero al silicio presenta alta permeabilidad magnética, alta inducción magnética de saturación y bajas pérdidas (especialmente el acero al silicio de grano orientado). Se utiliza habitualmente en transformadores de potencia, transformadores de distribución y núcleos de motores (baja frecuencia).

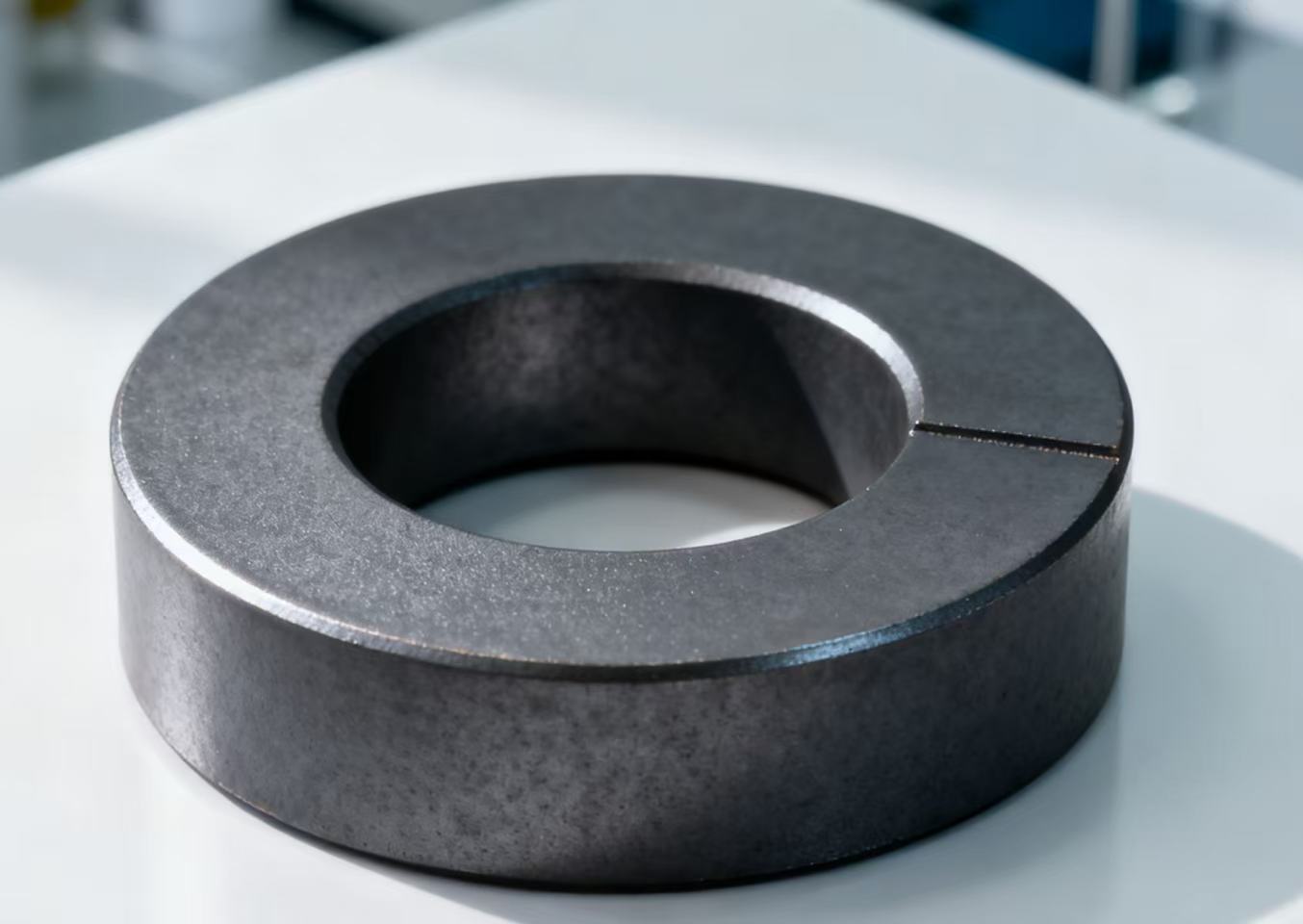

2. Ferrita blanda: Se caracteriza por su alta resistividad, bajas pérdidas de alta frecuencia y baja intensidad de inducción magnética de saturación. Se utiliza generalmente en transformadores de alimentación conmutados de alta frecuencia, transformadores de pulsos, amplificadores magnéticos (alta frecuencia), etc.

3. Aleaciones amorfas y nanocristalinasPresentan pérdidas extremadamente bajas (basadas en hierro) y alta permeabilidad magnética, lo que resulta en un importante ahorro energético. Se utilizan en transformadores de bajo consumo, transformadores de alta frecuencia y núcleos de inductores de modo común.

4. Permalloy: Tiene una permeabilidad magnética extremadamente alta y una fuerza coercitiva baja, pero es relativamente caro y generalmente se utiliza en transformadores de señales débiles, transformadores de corriente e instrumentos de alta precisión.

Materiales del alambre:

1. Cobre: ​​El cable de cobre tiene una excelente conductividad eléctrica y una buena resistencia mecánica, lo que lo convierte en el más utilizado en los devanados de transformadores.

2. Aluminio: Su conductividad eléctrica es inferior a la del cobre, pero es más ligero y económico que el alambre de cobre. Se utiliza a menudo en algunos devanados, especialmente en aplicaciones donde el precio o el peso son importantes.

Consideraciones clave para la selección de materiales:

Al seleccionar materiales para transformadores, se deben tener en cuenta los siguientes factores:

1. Rango de frecuencia: Este es el factor más crítico. El acero al silicio, debido a su alta densidad de flujo de saturación, es la opción preferida para transformadores de potencia en aplicaciones de baja frecuencia, como la frecuencia industrial (50/60 Hz). Por otro lado, las ferritas blandas y las aleaciones amorfas/nanocristalinas son excelentes en aplicaciones de alta frecuencia (p. ej., de kHz a MHz) porque sus pérdidas son mucho menores que las del acero al silicio.

2. Eficiencia y pérdidas: Las pérdidas del transformador consisten principalmente en pérdidas en el núcleo (pérdidas por histéresis y por corrientes parásitas) y pérdidas en el cobre (pérdidas resistivas en las bobinas). El uso de materiales de núcleo de alta permeabilidad y bajas pérdidas (como acero al silicio de grano orientado de alta calidad o aleaciones amorfas) y materiales de bobina de alta conductividad (como el cobre) puede mejorar significativamente la eficiencia energética.

3. Relación precio-rendimiento: El permalloy ofrece un rendimiento excelente, pero es caro y suele utilizarse solo en equipos con requisitos especializados. El alambre de aluminio puede reducir los costos de los transformadores, pero su conductividad es inferior a la del cobre, por lo que requiere una sección transversal mayor para lograr una conductividad similar.

4. Entorno operativo: Esto incluye factores como la temperatura, la humedad y la tensión mecánica. Por ejemplo, la resistencia al cortocircuito de los transformadores de aleación amorfa requiere una consideración especial.

Resumen clave y tendencias:

En pocas palabras, el acero al silicio y el cobre son la combinación de materiales más común y fundamental en la fabricación de transformadores industriales de alta potencia y frecuencia (como los utilizados en las redes eléctricas). Por el contrario, las ferritas blandas predominan en aplicaciones de alta frecuencia y baja potencia (como cargadores de teléfonos móviles y fuentes de alimentación conmutadas).

En el futuro, a medida que los requisitos de eficiencia energética sigan aumentando, la aplicación de acero al silicio de alto rendimiento (especialmente acero al silicio orientado por alta inducción) y aleaciones amorfas en la fabricación de transformadores energéticamente eficientes se generalizará cada vez más, lo que es crucial para construir una red eléctrica verde.
